ROEMHELD WS1.3020機械液壓 夾鉗范圍廣 數控機床立式虎鉗EL

ROEMHELD 為數控機床和銑削操作提供各種精密機器虎鉗，并提供水平和垂直安裝選項。

全液壓和液壓機械式虎鉗可提供高速加工所需的穩定夾緊力，大大降低操作人員的疲勞度。

精密虎鉗可夾持多種不同的工件，有三種型號： 五軸虎鉗、機床虎鉗和自定心虎鉗的夾緊力可達 22,500 磅。 瀏覽以下同心夾持和工件夾持虎鉗產品。

特點

鋼制底座，不易變形

液壓傳動

經過硬化和磨削的導軌

夾鉗范圍廣

通過快速插銷調節器輕松調整夾持范圍

可加裝角度驅動或夾緊力預選（附件）

安裝時間最短

固定卡爪上有用于工件止動的螺紋孔

夾爪的夾緊邊緣

通過簡單拆卸滑塊實現快速清潔

概述

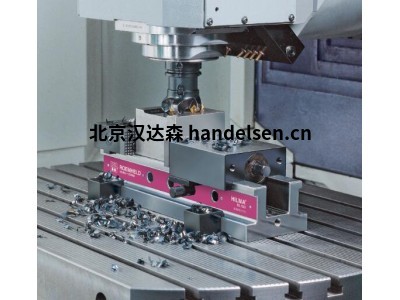

工件夾持系統 EL 用于模具和夾具制造的立式加工。工件夾持系統 EL 采用插銷式調節，可快速適應各種夾持范圍。通過液壓力傳遞，曲柄只需很小的力就能達到所需的夾緊力。只需拔出承插銷，并從底座上卸下夾緊滑塊，就能輕松快速地清潔工件夾持系統。鉗口寬度有以下尺寸：

最大夾緊力

EL 100：25 kN

EL 125：40 千牛

EL 160：50 千牛

EL 160L（帶角驅動） 50 千牛

優點

鋼制底座不易變形

液壓力傳遞

經過硬化和研磨的導軌

夾鉗范圍廣

夾緊范圍調整簡便

通過快速插銷調整

角度驅動或夾緊力預選

可加裝（附件）

安裝時間最短

固定卡爪上有螺紋孔

用于停止工件

夾緊邊緣

用于夾爪

簡單拆卸即可快速清潔

滑塊

應用

工件夾持系統 EL 的優勢在于

可用于立式加工，用于模具和夾具制造

夾具制造
