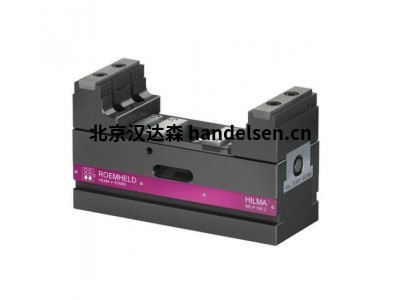

ROEMHELD 數控機床5軸機械虎鉗WS5.4502MCP/Z 系列同心夾持機械操作

概述

MCP 系列五軸虎鉗具有最佳功能，允許在多面加工時不受限制地使用刀具。Z 系列 MCP 虎鉗的尺寸與標準定爪虎鉗相似，但采用了我們的精密自定心機構。同心虎鉗有兩個活動鉗口，可在回轉工作臺的精確中心進行夾緊。 有以下四種尺寸，卡爪寬度如下：

40 毫米

60 毫米

100 毫米

125 毫米

MCP 系列是我們高精度 MC 虎鉗系列的進一步改進。這些新型虎鉗結合了非常緊湊的全封閉設計和獲得專利的滑爪設計。由于調整主軸安裝在外殼上部，夾持過程中底座的變形減小到最低程度，從而使整個工件夾持系統具有很高的剛性。獲得專利的分段設計確保了高精度和高穩(wěn)定性，將導向間隙減小到幾乎為零。

由于尺寸較小，MC40 虎鉗必須首先安裝在 Quintus 虎鉗適配器板（CL-130-01-QRFP）上，然后再安裝在 Quintus 1 立管上。要在適配器板上定位虎鉗，可使用兩個夾具定位銷，一個圓銷用于零點定心，另一個菱形銷用于單軸定心。固定虎鉗時，使用六顆 M6 x 30 毫米內六角螺釘，從下方插入板中。然后，在轉接板底部的 M10 中心孔中安裝一個 Quintus 1 下拉螺栓。為了確定適配器板的位置，Quintus 1 立管使用了兩個整體定位銷，一個圓銷用于零點定心，另一個菱形銷用于單軸定心，它們分別插入板下方的兩個 10 毫米定位孔中。轉動 Quintus 機構可對下拉螺栓施加 2700 磅的力。

ROEMHELD 為數控機床和銑削操作提供各種精密機器虎鉗，并提供水平和垂直安裝選項。

這些機床虎鉗的全液壓和液壓機械版本可提供高速加工所需的穩(wěn)定夾緊力，顯著減輕操作員的疲勞。

精密虎鉗可夾持多種不同的工件，有三種型號： 五軸虎鉗、機床虎鉗和自定心虎鉗的夾緊力可達 22,500 磅。

特點

獲得專利的滑爪分段設計

與我們的精密自定心機構相結合

兩個移動卡爪可在旋轉臺的精確中心提供夾緊

提供以下四種尺寸

最佳功能，允許不受限制地使用刀具進行多面加工

虎鉗適配器板直接安裝在旋轉臺上。要確定虎鉗的位置，可使用兩個夾具定位銷，一個圓銷用于零點定心，另一個菱形銷用于單軸定心。固定虎鉗時，使用 6 個 M6 x 30 毫米內六角螺釘，從下方插入虎鉗板。
