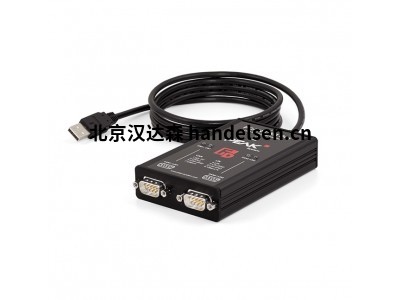

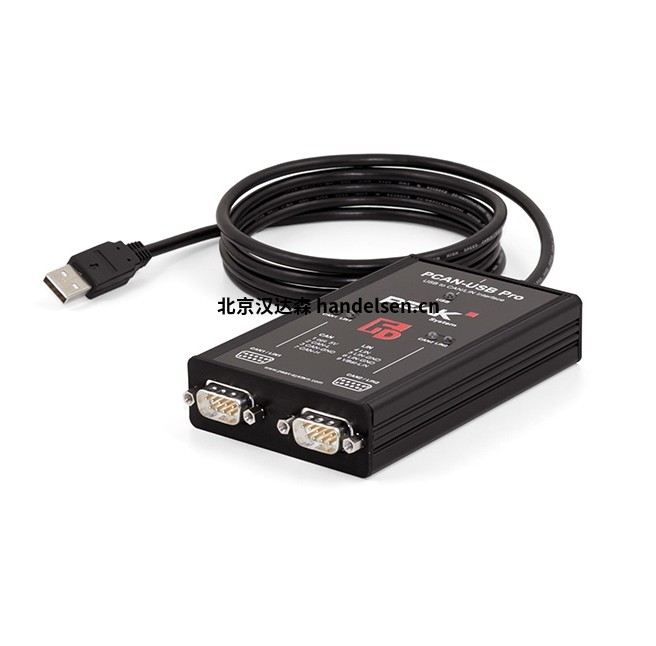

Peak-System PC接口PCAN-USB Pro FD用于高速USB2.0的CAN、CAN FD和LIN 接口



PCAN-USB Pro FD 適配器支持通過 USB 將 CAN FD 和 LIN 網絡連接到計算機?？梢酝瑫r(shí)連接兩條現場總線，使用適當?shù)倪m配器電纜（2 x CAN FD，2 x LIN）最多連接四條。每個 CAN FD 通道分別與 USB 和 LIN 隔離，最大電壓為 500 伏。其堅固的鋁制外殼使 PCAN-USB Pro FD 適配器適用于移動應用。



CAN FD 標準（具有靈活數據速率的 CAN）的主要特點是數據傳輸帶寬更高。每個 CAN FD 幀最多可以傳輸 64 個數據字節（而不是目前的 8 個），比特率高達 12 Mbit/s。CAN FD 向下兼容 CAN 2.0 A/B 標準，因此 CAN FD 節點可以在現有的 CAN 網絡中使用。但是，在這種情況下，CAN FD 擴展不適用。



監控軟件 PCAN-View 和編程接口 PCAN-Basic 用于開發具有 CAN 連接的應用程序，包含在供貨范圍內，并支持標準 CAN FD。監控應用程序 PLIN-View Pro 以及 PLIN 編程接口也包含在供貨范圍內。



ISO / 非 ISO CAN FD

自 CAN FD 實施以來，該協議得到了改進，現已包含在標準 ISO 11898-1 中。修訂后的 CAN FD 標準與原始協議不兼容。



PEAK-System 通過支持帶有 CAN FD 接口的兩種協議版本來考慮這一點。如果需要，用戶可以通過軟件切換到環境中使用的 CAN FD 協議（“非 ISO”和“ISO”）。



規格

適用于高速USB 2.0的適配器(兼容USB 1.1和USB 3.0)

使用2個D-Sub連接(兩者都具有CAN FD和LIN總線的引腳分配)傳輸和接收CANFD和LIN消息

時間戳分辨率 1納秒

"D-Sub連接器處的5伏電源可以通過焊跳線激活

通過USB供電

擴展工作溫度范圍從-40到+85°C(-40到+185



PC接口型號系列

PCAN-USB

PCAN-USB FD

PCAN-XL StarterBundle

PCAN-USB Pro FD

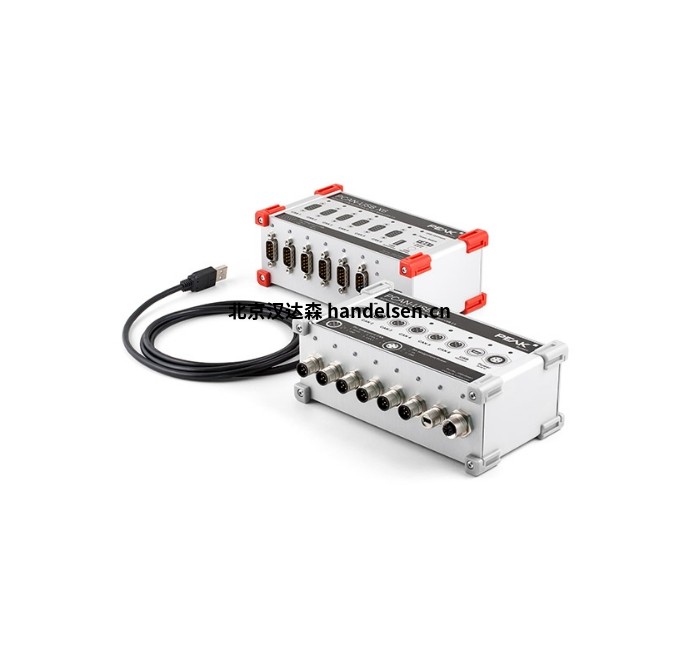

PCAN-USB X6

PLIN-USB

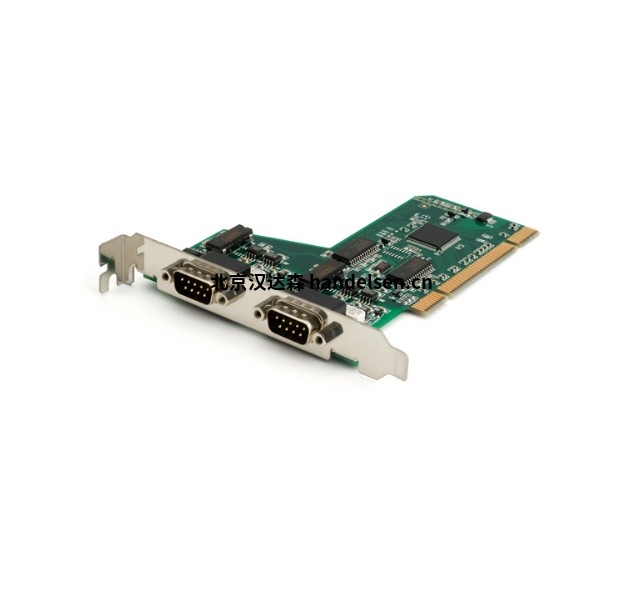

PCAN-PCI
