一、特性
極高的功率/容量比輕松安裝和布線,具有顯著的成本優勢。本質上非電感,適用于高頻應用。
單一型號可耗電高達150W。所有材料均符合UL94-V0標準。SOT227型配置。
二、技術規格
額定功率:100W(PR1022x50W)
最大功率:150W(散熱器溫度為70°C)
Gamma納米:Da1R0a1MΩ,系列E12
公差:標準 士10%,最高可按需調整至士1%
溫度系數:±100 ppm/°C
最大工作電壓:1500Vac
工作溫度:從-55°C到+155°C
絕緣剛度:2500 VAC
絕緣電阻:>105 MΩ 在 500V 下
部分放電:小于80pC@2000Vac,僅在請求時進行
電感:40納亨
對地電容:小于30 pF
過載:2次脈沖,每次10秒
熱阻:0.5°C/W
散熱器平面度:最大0.05毫米
散熱器表面粗糙度:最大6.3微米
熱脂:必須具有高導電性
終端螺釘固定力矩:1.2牛米(靜態)
底座螺釘固定力矩:1.5Nm(靜態)
重量:18克(PR100/PR101)
24克(PR102/PR103)
三、產品明細

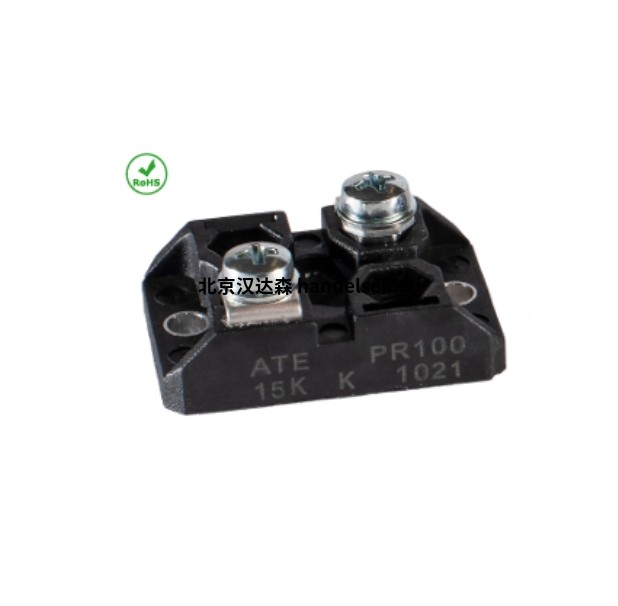

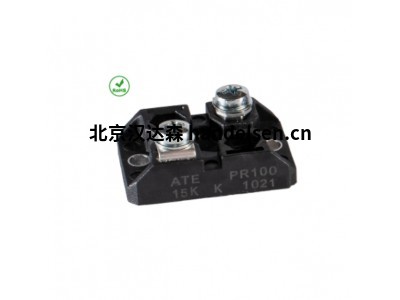

PR100

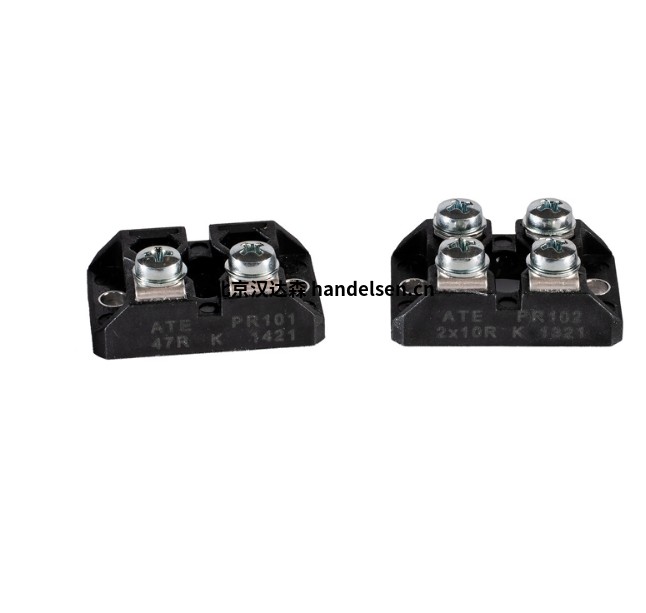

PR101
PR102
