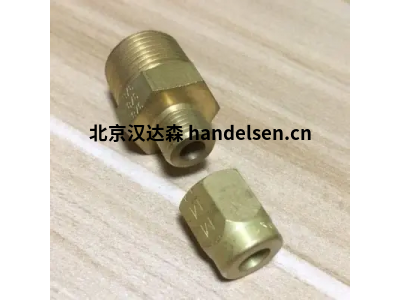

在現代工業自動化、液壓系統和流體處理領域,快速、可靠且無泄漏的連接至關重要。德國SERTO公司作為享譽全球的快速接頭技術其產品以精密制造、堅固耐用和密封性能著稱。其中,SERTO SO 50003-15-12 快速接頭 正是其拳頭產品“SO”系列中的杰出代表,專為需要高流量、高壓力和中大型管道連接的關鍵應用而設計。
馬世宇 QQ: 2850590587 手機:13002495941 電話:010-64714988-213 傳真:010-64714988-668 郵件:tk3@handelsen.cn |
![]() |
![]() |
1. 密封性能 (Zero-Leakage):
o 核心密封: 采用SERTO標志性的球形鎖閉機構配合精密加工的錐形密封面。這種設計在連接瞬間即形成強大的金屬對金屬主密封,幾乎消除了泄漏風險。
o 二次密封: 在主密封外側集成高性能O型圈(通常為NBR或FKM材質),提供雙重保障,尤其適用于壓力波動或振動環境。O型圈在斷開時自動收縮,防止滴漏。
o 自清潔功能: 接插時,錐形密封面的相對運動具有輕微的刮擦作用,有助于清除微小顆粒,保護密封完整性。
2. 堅固耐用的結構 (Robust Construction):
o 材料: 主體通常采用高強度黃銅(表面鍍鎳鉻,符合RoHS)或不銹鋼(如1.4404/316L),提供優異的抗腐蝕性(尤其適用于水、油、乳化液、壓縮空氣等)和機械強度。
o 設計: 優化的內部結構和壁厚設計,確保在高工作壓力下保持形狀穩定性和長期可靠性??沙惺茴l繁的插拔操作。
3. 優化的流體動力學 (High Flow Efficiency):
o 大流通孔徑: SO系列以其大內徑設計聞名。SO 50003-15-12 的公稱通徑為 DN 15 (G 1/2”),其內部流道經過精心設計,流阻極低,有效減少壓力損失,大化流量效率,特別適合高流量應用(如主液壓回路、冷卻水循環、大型氣動工具供氣)。
4. 高壓能力 (High Pressure Rating):
o 標準工作壓力通常高達 500 bar(具體取決于流體介質和溫度,需查證新技術數據表),使其能夠輕松應對工程機械、注塑機、壓力測試設備等苛刻的高壓環境。
5. 便捷安全的操作 (Easy & Safe Operation):
o 單手柄操作: 寬大的滑動套筒設計,即使戴著手套或在狹小空間也能輕松單手完成連接和斷開。
o 清晰鎖閉指示: 套筒滑動到位時通常有明確的“咔嗒”聲或視覺標記,提供可靠的連接確認。
o 安全聯鎖: 在系統存在殘余壓力時,內置的安全機制可防止意外斷開(需注意不同型號和配置可能有所差異)。
6. 廣泛的介質兼容性 (Broad Media Compatibility):
o 經過驗證,適用于多種工業流體:液壓油(礦物油、HFA/HFB/HFC 乳化液、生物油)、潤滑油、水(冷水、熱水)、壓縮空氣、惰性氣體等。選擇合適的密封圈材質(NBR標準,可選FKM, EPDM等)是關鍵。
SERTO的型號編碼蘊含關鍵信息:
· SO: 代表該接頭屬于SERTO經典、應用廣泛的球形鎖閉快速接頭系列。
· 50003: 此為該特定型號的產品代碼或基礎型號。它定義了接頭的核心設計、密封形式、尺寸規格和連接螺紋類型。50003
特指 公頭 (Plug/Male Part), 且螺紋為 G 1/2” 內螺紋 (BSPP Female Thread)。
· 15: 表示接頭的公稱通徑 (Nominal Diameter) 為 DN 15。這定義了其適配的管路尺寸(外徑約18mm)和內部流量能力。
· 12: 這個后綴通常代表連接螺紋規格。在此型號中,12
明確對應 G 1/2” (ISO 228/EN 10226)。這是英制管螺紋(BSPP - 平行管螺紋)。
因此,SERTO SO 50003-15-12 完整解讀為:
SERTO球形鎖閉快速接頭系列,產品代碼50003,公稱通徑DN 15 (適配管路外徑~18mm),帶G 1/2” 內螺紋的公頭部件。
得益于其高流量、高壓力和可靠性,SO 50003-15-12 廣泛應用于:
1. 工業液壓系統 (Industrial Hydraulics): 注塑機、壓機、機床、冶金設備的主液壓管路連接、測試點、維修旁路。
2. 移動液壓 (Mobile Hydraulics): 工程機械(挖掘機、裝載機、起重機)、農業機械的液壓管路快速連接,便于更換屬具或維修。
3. 流體處理與傳輸 (Fluid Handling & Transfer): 大流量冷卻水/熱交換系統、潤滑油加注站、清洗設備管路。
4. 壓縮空氣系統 (Compressed Air Systems): 大型氣動工具(如沖擊扳手、噴砂設備)、集中供氣站、空氣處理單元的主管路連接。
5. 測試臺與設備制造 (Test Benches & Equipment Manufacturing): 需要頻繁連接/斷開高壓流體(油、水、氣)的測試臺、實驗裝置、設備內部模塊化連接。
6. 能源與過程工業 (Energy & Process Industry): 水電站、風電設備的液壓或潤滑系統維護連接點。
· 配對件: SO 50003-15-12 (公頭) 需要與相同通徑(DN 15)和相同系列(SO)的母頭 (Socket/Female Part) 配對使用才能形成完整連接。常見的配對母頭型號為 SO 50002-15-12 (帶G 1/2” 外螺紋)。
· 安裝:
o 使用合適的扳手將接頭擰緊在相應的設備端口或管道接頭(如G 1/2”螺紋)上。切勿過度擰緊,遵循推薦的擰緊力矩(參考技術手冊)。
o 確保螺紋清潔無異物,必要時使用合適的密封膠帶或密封膠(根據介質和壓力要求選擇)。
o 連接時,將公頭垂直插入母頭,向前推動母頭套筒直至聽到/感覺到“咔嗒”鎖閉到位。斷開時,向后拉回母頭套筒,即可輕松拔出公頭。
產品代碼 |
部件類型 |
公稱通徑 (DN) |
連接螺紋 (Thread) |
完整型號示例 |
適配管路外徑 (mm) |
典型工作壓力 (bar) |
50003 |
公頭 |
15 |
G 1/2" (BSPP) |
SO 50003-15-12 |
~18 |
500 |
50002 |
母頭 |
15 |
G 1/2" (BSPP) |
SO 50002-15-12 |
~18 |
500 |
50005 |
公頭 |
15 |
G 1/2" (BSPP) 帶安全鎖 |
SO 50005-15-12 |
~18 |
500 |
50004 |
母頭 |
15 |
G 1/2" (BSPP) 帶安全鎖 |
SO 50004-15-12 |
~18 |
500 |
50003 |
公頭 |
8 |
G 1/4" (BSPP) |
SO 50003-08-06 |
~10 |
500 |
50002 |
母頭 |
8 |
G 1/4" (BSPP) |
SO 50002-08-06 |
~10 |
500 |
50003 |
公頭 |
10 |
G 3/8" (BSPP) |
SO 50003-10-09 |
~14 |
500 |
50002 |
母頭 |
10 |
G 3/8" (BSPP) |
SO 50002-10-09 |
~14 |
500 |
50003 |
公頭 |
12 |
G 3/8" (BSPP) |
SO 50003-12-09 |
~16 |
500 |
50002 |
母頭 |
12 |
G 3/8" (BSPP) |
SO 50002-12-09 |
~16 |
500 |
50003 |
公頭 |
20 |
G 3/4" (BSPP) |
SO 50003-20-18 |
~25 |
500 |
50002 |
母頭 |
20 |
G 3/4" (BSPP) |
SO 50002-20-18 |
~25 |
500 |
50003 |
公頭 |
25 |
G 1" (BSPP) |
SO 50003-25-22 |
~32 |
400 |
50002 |
母頭 |
25 |
G 1" (BSPP) |
SO 50002-25-22 |
~32 |
400 |
50003 |
公頭 |
32 |
G 1 1/4" (BSPP) |
SO 50003-32-28 |
~40 |
315 |
50002 |
母頭 |
32 |
G 1 1/4" (BSPP) |
SO 50002-32-28 |
~40 |
315 |
50007 |
公頭 |
15 |
焊接式 (直端) |
SO 50007-15-00 |
~18 |
500 |
50006 |
母頭 |
15 |
焊接式 (直端) |
SO 50006-15-00 |
~18 |
500 |
50013 |
公頭 |
15 |
焊接式 (90°彎頭) |
SO 50013-15-00 |
~18 |
500 |
50012 |
母頭 |
15 |
焊接式 (90°彎頭) |
SO 50012-15-00 |
~18 |
500 |
重要說明:
· 螺紋后綴: 后綴數字代表特定螺紋規格(如 12
=G 1/2", 06
=G 1/4", 09
=G 3/8", 18
=G 3/4", 22
=G 1", 28
=G 1 1/4")。00
通常表示焊接端。
· 安全鎖型號: 50004
/ 50005
通常表示帶殘余壓力安全鎖的母頭/公頭(防止帶壓斷開)。
· 壓力等級: 表中壓力為典型值,實際大工作壓力取決于流體介質、溫度和具體型號配置。務必查閱新的技術數據表!
· 材質: 標準材質為黃銅鍍鎳鉻,不銹鋼(如1.4404)型號通常有單獨的產品代碼前綴或后綴(如 SO-A...
或明確標注材質)。密封圈標準為NBR,可選FKM, EPDM等。
· 完整型號: 實際訂購時,型號可能包含更多信息,如材質代碼、密封圈材質代碼等(例如:SO 50003-15-12 NiCr
或 SO 50003-15-12 SS
)。
SERTO SO 50003-15-12 快速接頭是工業流體連接領域可靠性和性能的代名詞。其球形鎖閉與雙重密封設計確保了近乎的零泄漏,大通徑和高壓力能力滿足了關鍵應用的需求,而簡便的單手操作則大大提升了工作效率。無論是用于高壓液壓系統、大流量冷卻回路還是壓縮空氣主干線,SO 50003-15-12 都能提供值得信賴的連接解決方案。在選擇時,務必確認完整的型號規格(包括材質、密封圈、安全功能需求)并參考新的技術參數,以確保其在特定應用中的佳性能和安全性。對于需要DN 15通徑和G 1/2"內螺紋公頭的場景,SO 50003-15-12 無疑是一個經過全球驗證的選擇。
