F.lli.Giacomello SCF48型精確和可靠的流量指示器

一、F.lli.Giacomello 流量指示器

1. 型號與適用范圍

   • ?



   • 型號：

   • F.lli.Giacomello SCF13

   • F.lli.Giacomello SCF16

   • F.lli.Giacomello SCF20

   • F.lli.Giacomello SCF26

   • F.lli.Giacomello SCF33

   • F.lli.Giacomello SCF42

   • F.lli.Giacomello SCF48

   • 適用液體：適用于水、油、汽油、柴油等非腐蝕性液體的流量指示，可用于控制液體循環，比如在這些液體的開采等場景中應用。

2. 結構與安裝特點

   • 結構方面：螺旋槳控制裝置的四面有寬闊視野，便于清晰讀取刻度；采用鉻鋅黃銅合金閥體，具備六角凸臺和內螺紋連接，螺旋槳為尼龍玻璃材質，搭配耐熱管和丁腈橡膠 O 型圈。

   • 安裝要求：可進行垂直或水平安裝，最大工作溫度常規為 90°C（按需可達 200°C），也可選用 FKM 或 EPDM 材質以及鋁螺旋槳。

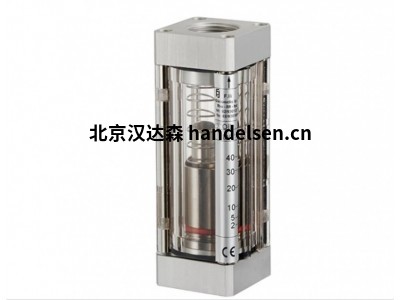

二、Flussimetri - FLU/P 液體流量計與流量開關

1. 顯示與連接特點（流量計與流量開關共性）

   • 可視性：每邊都有很高的可見度，能實現清晰的刻度讀數。

   • 連接頭：螺紋連接頭采用陽極氧化鋁材質，可用螺紋（F）范圍從 1/4"到 1"1/2 bsp，本體材料為 Grilamid™ TR55（PA 透明）高電阻，O 型圈常用丁腈橡膠，按需可提供其他彈性體。

2. 流量開關特性
   由于錐體構造，在流量規則增加時，快門能有規則運動。可在簧片觸點處配備 1 個或 2 個報警傳感器，能輔以紅或綠色 LED 用于指示預先確定的流量是否存在，電子傳感器類型包含 SPST、SPDT。

三、F.lli.Giacomello 電磁液位指示器

1. 型號與用途

   • 型號眾多：如 IEG TC 1/2、IEG TCMM 1/2、IEG TC2 - 1/2 等眾多型號。

   • 用途說明：旨在確保油箱以及含有粘度不高于 80°E 的礦物油的液壓動力單元中液體的最小或最小和最高液位，適用于所有非腐蝕性和易燃液體。

2. 工作原理與安裝要求

   • 工作原理：當浮子在預設距離處遇到管中的簧片開關時，浮子中磁鐵激活觸點，使其打開或關閉，從而可實現發送發光、聲音信號或斷開相關電氣設備連接的功能。

   • 安裝要求：指示器需安裝在垂直位置，浮子要與鐵質表面（墻壁、水箱等）保持至少 35 毫米距離，通過扁平的合成橡膠墊圈確保安裝處的密封。

不同型號的電磁液位指示器在觸點類型（如 SPST、SPDT）及具體功能（如雙觸點、最小空觸點等）方面存在一定差異，連接方式上有螺紋 M18x1.5、螺紋 1“ BSP 等不同情況
