phytron步進電機ZSH 88/2.200.2-B-IP68用于惡劣環境

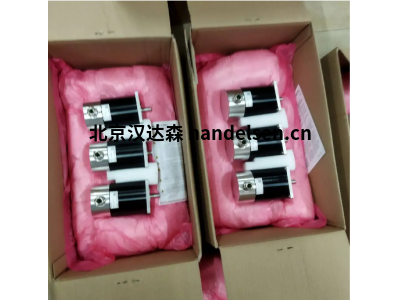

phytron步進電機ZSH 88/2.200.2-B-IP68

phytron步進電機ZSH系列強大可靠

Phytron 的 HARSH-環境電機特別適用于機械工程和工業中具有挑戰性的應用。憑借精確的運行、高扭矩和適用于 IP 68 環境的堅固設計，

我們的 HARSH 電機甚至可以解決苛刻的條件。在氣候室中，在造紙工業中調整紙張厚度時，在航空中或直接在油箱中調整轉子葉片時：

在這些和其他環境中，Phytron 用于惡劣環境的步進電機和控制器可以精確可靠地執行其工作。

優勢

IP68

ZSH 步進電機以其堅固的外殼和高質量的 PG 螺釘連接而令人印象深刻。使用 IP 68 選項，電機防水深度可達 10 m。

擴展溫度范圍

ZSH 步進電機不僅以其非常平衡、安靜和低共振的運行特性以及最大的定位精度而令人印象深刻，

而且還可以選擇在 -30 至 +80 °C（短時間內高達 100 °C）的擴展環境溫度范圍內工作。

擴展

• 帶電機制動器的步進電機：用于 24 VDC 電源的永磁制動器

• 帶增量編碼器的步進電機：分辨率 50、200 或 500 線，2 或 3 通道版本

• 帶增量編碼器和電機制動器的步進電機

• 帶低背隙行星齒輪的步進電機：1 級、2 級或 3 級，減速比 3：1 至 512：1

特點

- 兩相混合式步進電機 - 步數200 / 步距角1.8° 。

- 標準版本：4線，繞組并聯，帶接線盒 。

- 保持扭矩從0.45到17 Nm 。

- 防護等級IP 54，根據要求提供IP 68 。

- 允許環境溫度 –30 至 +50 °C，可選高達 +80 °C 或 +100 °C 。

- 額定電壓 250 VAC，符合 EN 60034 。

-絕緣材料等級 F，符合 VDE 0530 。

-測試電壓 1800 VAC（1 秒） 。

-高允許軸向和徑向軸承負載 。

-步精度 ±5%（基于 1.8° 步距角，不相加）。

ZSH 88/2.200.2技術參數

保持扭矩 6 Nm

自保持扭矩 0,08 Nm

轉子轉動慣量 2,7x10-4 kg m2

軸向載荷 180 N

徑向載荷 280 N

重量  2,65kg

標準繞組 2

額定電流 2A

步數 200

phytron步進電機ZSH 88/2.200.2-B-IP68
