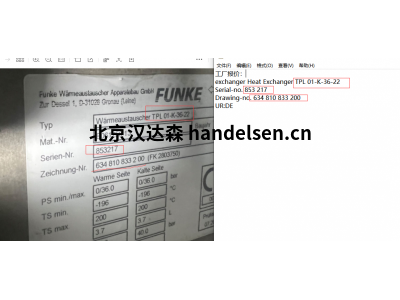

德國Funke TPL 01-K-36-22安全板式換熱器用于食品制造行業使用

郭秀 QQ：2853369891   手機：18518179676 電話：010-64714988-176 傳真：010-84786709-667 郵件：sales15@handelsen.cn

Funke

Funke TPL 01-K-30-22

Funke TPL 00-K-26-22

 Funke  TPL 01-L-42-11

Funke TPL 01-L-22-12

Funke TPL 01-K-36-14-1.9

Funke TPL 01-K-30-22

Funke GPL 7-60-L-30

Funke TPL 01-K-36-22

Funke板式換熱器

Funke標準型號系列和以客戶為導向的解決方案

在板式換熱器領域，風克提供一系列先進的產品，幾乎可以滿足機械和設備工程的任何要求。FUNKE獨特的“偏移”系統具有不對稱的流隙，可創造高效且具有成本效益的設備，其單位面積性能（取決于設計）比傳統板式換熱器高出17%。

Funke設計與功能

Funke墊片板式換熱器由一組相鄰的帶孔徑的壓花板組成。

這些板彼此成180°角組裝，產生流動間隙。墊圈以機械方式固定或粘在每塊板上，確保流隙牢固地密封在外部和熱交換中涉及的第二種介質。

Funke板組件安裝在框架中，并在固定板和活動板之間用緊固螺栓壓縮

Funke板式換熱器的墊片在其使用壽命期間會經歷正常的疲勞過程。根據使用條件，板組件可以重新擰緊幾次，直到達到下限。

熱交換中涉及的介質的連接在固定板上，但也可以在可移動板上進行多道次流動。（參見“流程圖”）。

Funke技術數據

每塊板的熱交換面積： 0.04 - 3 平方米

工作壓力： 25 巴

工作溫度： 200°C

Funke安全

我們的板在入口和出口處配有雙墊圈，以防止兩種介質混合。如果設計為安全熱交換器，則雙板配有特殊的墊片系統

Funke特殊系列

Funke安全板式換熱器

Funke用于食品和制藥應用的不銹鋼版本

冗余配置的板式換熱器，作為一個緊湊的單元安裝在底架上，包括切換閥、恒溫器和安全閥

板和墊圈的組合

FUNKE傳熱板以其熱力學和液壓優化壓花而聞名，從而提供緊湊且具有成本效益的解決方案。

標準板材料

1.4301 （AISI 304）

1.4404 / 1.4401 （AISI 316L/AISI 316）

墊片材料

各種品質的丁腈橡膠

各種質量的三元乙丙橡膠

氯丁二烯

丁基

各種品質的 FPM（氟橡膠）

等。

墊片附件

機械固定墊圈（標準）

膠合墊片

FUNKE優勢：

板組

高導熱性

高效自清潔

獨特的風克膠印設計

光學墊片識別（顏色編碼）

框架

FUNKE緊湊型設計

高度靈活（升級/降級）

易于維修和維護

模塊化系統意味著生產時間短

分層板導向桿（更容易安裝板）

FUNKE連接

橡膠成型件

金屬襯里

焊接頸法蘭

三卡箍

乳品管材

無 菌

FUNKE配件：

固定板

活動板

支持欄

攜帶桿

下板導向桿

托輥

緊固螺栓和螺母

固定螺栓

橡膠/金屬襯里

墊片

傳熱板

銘牌

德國Funke TPL 01-K-36-22安全板式換熱器用于食品制造行業使用
