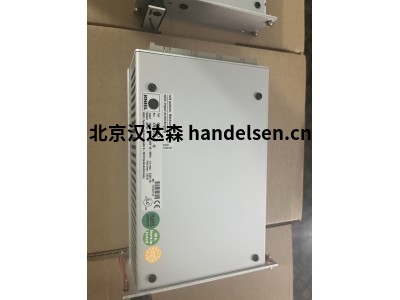

低輻射電源，盒式設計，適用于 19 英寸系統，1 路輸出，輸出功率 26W。

CA3.3,8訂貨信息

訂貨號 174-002-02

拓?fù)浣Y(jié)構：開關模式

輸入：115/230 伏交流

輸出 3.30 伏；8.00 安

輸出功率： 26 W

尺寸：3 U；8 TE

安裝：用于 19 英寸系統

重量：約 0.60 千克

海關關稅號：85043121

技術數據

額定運行約 15 分鐘后的保證值，在設備輸出端測量。

輸出O1數據

輸出電壓 [Vdc]  3.3

設置范圍 (±) [V] 0.3

額定輸出電流  [A] 8

電流限制 [A] 9

特性  V-I

功能  共振

效率 [%] ≥74

電壓偏差隨負載變化 0... 100%（靜態） [mV] ≤10

電壓偏差輸入電壓變化 [mV] ≤5

殘余紋波 (100Hz) [mVss] ≤3

工作頻率紋波（50-190kHz） [mVpp] < 4

疊加開關尖峰 [mVpp] <5

動態控制偏差 ?Ia = 65...100% [mV] ≤ 110

控制時間 ?Ia = 65...100%  [µs] ≤ 250

啟動延遲 [ms] ≤ 800

過壓保護輸出出廠設置 (Tol. +0.5V) [V]  4.8

跳閘后的殘余電壓 [V]  0

傳感器電纜 [V]  最大 0.25 (負載引線補償）每條負載引線

過載保護  長久防短路

溫度系數 [ppm/K]  200

輸入數據

輸入電壓標稱范圍 [Vac] 100…115 ；205…230

工作范圍（自動切換） [Vac]  ±10% ≈ 90…127 ；±10% ≈ 185…253

頻率（根據要求可達 440 赫茲） [Hz] 50…400 ±10% ≈ 45-440 ；50…400 ±10% ≈ 45-440

輸入電壓故障時緩沖時間 [ms] ≥ 40

最大輸入電流（額定范圍內） [A] 0.8；0.4

其他數據

設備保險絲（初級，內部）[A]  T 2

工作溫度范圍(距側壁 5 毫米處測量） [ºC] - 25... 0... + 50

外殼/冷卻器最高允許溫度 [ºC] +70

存儲溫度范圍 [ºC] - 40... + 85

重量[kg]  0.6
