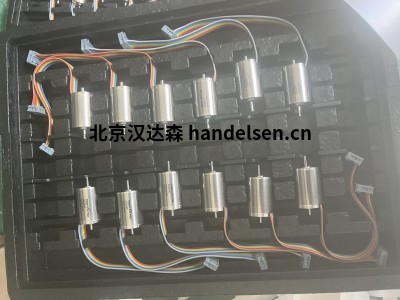

maxon微型電機348096帶行星齒輪箱

maxon微型電機348096帶行星齒輪箱

齒輪貨號144046

行星齒輪箱 GP 26 B Ø26 mm，0.5 - 2.0 Nm，陶瓷型

發動機貨號110966

A-max 26 Ø26 mm，石墨刷，11 W，帶端子

144046技術參數

精密的正齒輪和行星齒輪箱與 maxon 電機相匹配。齒輪可以有利地直接適應輸送廠中所需的電機。

電機小齒輪是第一級的輸入齒輪，剛性固定在電機軸上。

齒輪箱數據

減少 231 : 1

絕對減少 192375/832

最大電機軸直徑 3.2 毫米

級數 4

最大連續扭矩 1.8 牛米

最大間歇扭矩 2.7 牛米

旋轉方向，驅動到輸出 =

最大效率 49 %

平均背隙空載 2 °

質量慣性 0.4 克厘米²

齒輪箱長度 （L1） 49.6 毫米

最大可傳輸功率（連續） 6.5 瓦

最大可傳輸功率（間歇） 9.8 瓦

技術數據

輸出端的方位 滾珠軸承

徑向游隙 最大 0.08 mm，距法蘭 10 mm

軸向游隙 0 - 0.1 毫米

最大徑向載荷 100 N，距法蘭 10 mm

最大軸向負載（動態） 100 牛

壓配合的最大力 100 牛

最大連續輸入速度 8000 轉/分

最大間歇輸入速度 8000 轉/分

推薦溫度范圍 -40...+100 °C

擴展溫度范圍 100...+100 °C

高壓釜循環次數 0

110966技術參數

maxon A-max電機是配備強勁的鋁鎳鈷永磁體的創新型高品質直流電機系列。我們電機的“心臟”是經過數百萬次測試的無鐵芯 maxon 繞組。這是用于緊湊、強大和低慣量驅動器的新技術。

標稱電壓下的值

標稱電壓 42 伏

空載速度 7880 轉/分

空載電流 15.5 毫安

額定速度 5840 轉/分

標稱扭矩（最大連續扭矩） 18.1 毫米

標稱電流（最大連續電流）  0.373A

失速扭矩 70.3 毫米

堵流 1.4A

最大效率 80 %

特性

端子電阻 30.1 ?

端子電感 2.99 毫秒

扭矩常數 50.3 毫牛米/年

速度常數 190 轉/分/伏

速度/扭矩梯度 113 轉/米

機械時間常數 14.9 毫秒

轉子慣量 12.5 克厘米²

熱數據

熱阻外殼 - 環境 13.2 千瓦

熱阻繞組外殼 3.2 千瓦

熱時間常數繞組 11.9 秒

熱式時間常數電機 474 秒

環境溫度 -30...+85 °C

最高繞組溫度 +125 °攝氏度

機械數據

軸承類型 Waelzlager

最大速度 10400 轉/分

軸向游隙 0.1 - 0.2 毫米

徑向游隙 0.025 毫米

最大軸向負載（動態） 5 牛

最大壓配合力（靜態） 75 牛

（靜態，支持軸） 1200 牛

最大徑向載荷 20.5 N，距法蘭 5 mm
