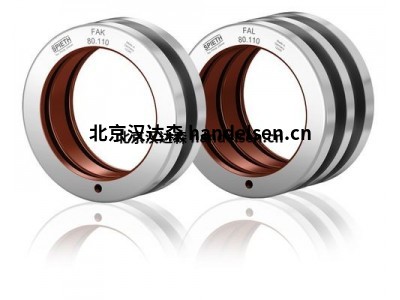

DSK/DSL系列夾緊裝置采用高強度鋼材制造，表面經過鍍青銅處理，并具有精密的磨削功能表面。內孔公差按照ISO標準H6制造，外徑公差按照ISO標準h5制造，保證了0.008mm的孔徑/外徑的圓度和從d2 > 80mm起的IT4的同心度精度 。
夾緊裝置的工作原理是通過夾緊螺絲來啟動軸向夾緊，利用特殊幾何形狀的基體實現均勻的橫向收縮，從而提升膜片，增加外徑并減小內徑，以實現所需的接觸，傳遞扭矩和軸向力。這種膜片原理使得連接既容易組裝，也容易拆卸，而無需施加額外的力 。
Spieth DSK/DSL系列夾緊裝置的應用非常廣泛，包括但不限于皮帶輪、齒輪、壓力輥、搖臂、導向柱等的固定。它們能夠?qū)崿F(xiàn)精確的同心度和運行精度，最小化振動激勵，適用于高扭矩和軸向力的傳遞，并且允許軸向和角度位置的自由調整 。
在組裝Spieth夾緊裝置時，應遵循特定的步驟，包括精確居中和對齊夾緊裝置，然后繼續擰緊夾緊螺絲以產生所需的夾緊力。在擰緊過程中，使用扭矩扳手以確保施加了正確的夾緊力，從而保證夾緊裝置的連接剛度和傳遞能力 。
Spieth夾緊裝置的維護相對簡單，推薦在常規維護工作中進行目視檢查，并檢查夾緊螺絲的預緊扭矩。如果正確使用，夾緊裝置可以多次重復使用。拆卸時，需要按步驟和交叉方式擰松所有夾緊螺絲，以避免過度拉伸螺絲或損壞夾緊裝置或相鄰部件 。
在選擇DSK/DSL系列夾緊裝置時，應考慮連接組件的孔徑公差和軸公差，以及所需的最大扭矩和軸向力。Spieth提供了詳細的設計指南和操作說明，以幫助用戶選擇、尺寸設計和組裝夾緊裝置，確保其在特定應用中的性能和可靠性。
-
型號：如DSK 14.26、DSL 14.26等，DSK和DSL分別代表不同類型的夾緊裝置。
-
內徑：夾緊裝置的內徑尺寸，單位為毫米，例如14mm。
-
外徑：夾緊裝置的外徑尺寸，單位為毫米，例如26mm。
-
長度：夾緊裝置的長度，單位為毫米，例如21mm。
-
螺釘規格：使用的螺釘類型，按照國際標準如M3、M4等。
-
螺釘數量：夾緊裝置上螺釘?shù)臄?shù)量，例如6個螺釘。
-
最大扭矩：夾緊裝置在安裝時可承受的最大預緊扭矩，單位為牛頓米（Nm），例如40Nm。
-
最大軸向力：夾緊裝置可承受的最大軸向力，單位為牛頓（N），例如5700N。
這些夾緊裝置廣泛應用于機械工程領域，用于實現軸和輪轂之間的高精度連接。每個型號的夾緊裝置都有其特定的應用場景和負載能力，用戶可以根據實際需求選擇合適的型號。
請注意，具體選擇時應參考Spieth公司的技術文檔或產品目錄，以確保所選型號滿足特定應用的技術要求。
