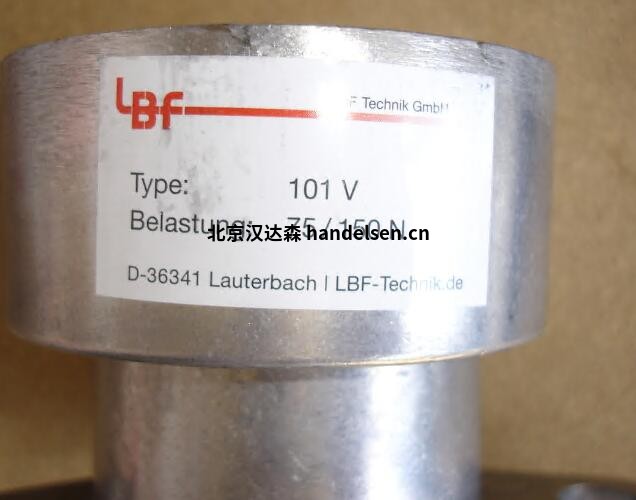

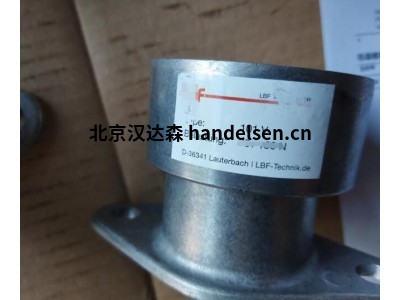

德國 LBF Technik彈簧減震器E100 V 101帶有中心螺紋

產品簡介：



1.彈簧減震器E100系列

100至3000N單個負載，用于機器的振動和體聲隔離定位，EF型底盤，沒有高度調節。兩根支架是運輸安全繩，安裝后可拆卸。具有兩個橡膠減震元件，并且適用于各種安裝情況。這些安裝元件在運輸過程中起到保護作用，并且在減震器安裝后開始發揮功能。



其他類型

彈簧減震器：

Typ E（類型 E）：

帶有中心螺紋的螺栓。

這種類型的彈簧減震器適用于需要精確對中的安裝情況。

Typ EH（類型 EH）：

帶有偏心螺紋的螺栓。

這種類型的彈簧減震器適用于需要偏心安裝的情況。

Typ EF（類型 EF）和 EFH（類型 EFH）：

帶有平墊圈，用于對中長孔（用于螺栓 M 8）。

這種類型的彈簧減震器適用于需要對中長孔安裝的情況。

Typ EG（類型 EG）和 EHG（類型 EHG）：

帶有 ASAOELL 墊圈，用于固定螺母。

這種類型的彈簧減震器適用于需要固定螺母的安裝情況。

Typ BF（類型 BF）和 BFH（類型 BFH）：

帶有中心螺栓孔，帶有用于運輸保護的彈簧夾。

這種類型的彈簧減震器適用于需要中心螺栓孔和運輸保護的安裝情況。

Typ EF（類型 EF）：

圖片中再次出現了類型 EF 的示意圖，但沒有額外的文字說明。

Typ BF（類型 BF）：



Typ E100  V 101  技術規格：

低負載： 125 N

F1 高度: 57 mm

最高負載：250 N

F2 高度： 38 mm

無負載時的減震器高度：76 mm

彈簧剛度：6.6 N/mm

彈簧長度：138 mm

彈簧寬度： 90 mm

孔距： 114 mm

內徑:M 10

直徑: 68 mm



型號列表：

V 101

V 103

V105

V108

V112

V120

V130

W103

 W105

W108

W112

W 116
