ACE型材減振器TA80-32非常適合用作直線軸工具制造

ACE型材減振器TA80-32用于線性滑軌等

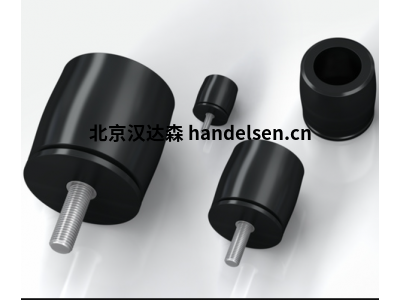

TUBUS TA型材減振器

體積小巧，吸力能力強，軸向阻尼，能量容量 2 Nm/周期 至 2,951 Nm/周期，最大行程 5 mm 至 48 mm。

非常高效的耗能設備：ACE TUBUS 系列的 TA 型材阻尼器免維護，可隨時安裝。它們包括共聚酯彈性體;

一種僅略微加熱并確保一致阻尼的材料。TA 模型在沖程開始時會吸收大量能量。

TA 系列專為在 2 Nm 至 2,951 Nm 范圍內實現最大能量吸收而開發。最小高度得益于 Ø 12 mm 至 Ø 116 mm 的

節省空間的形狀。

阻尼器可以使用提供的特殊螺釘非常容易和快速地固定。

這些結構緊湊、經濟高效的機器元件非常適合用作直線軸、工具制造和工具機、液壓和氣動設備、搬運設備和其

他應用中的終端位置阻尼器。

TA80-32技術數據

能耗 570.0 Nm/行程

緊急使用能量容量 831 Nm/行程

能量吸收 58 % 至 73 %

動態推力范圍 870 N 至 90,000 N

工作溫度范圍 -40 °C 至 +90 °C

結構尺寸 12 mm 至 116 mm

安裝在任何位置

材料硬度等級邵氏 55D 邵氏

材料型材主體：共聚酯彈性體

環境耐微生物、海水或化學侵蝕。優異的抗紫外線和耐臭氧性。材料不吸水或膨脹。

沖擊速度范圍 最大 5 m/s

最大扭矩M3： 1 Nm

M4： 1.7 Nm

M5： 2.3 Nm

M6： 6 Nm

M8： 20 Nm

M12： 50 Nm

M16： 120 Nm

重量 0.311 千克

應用領域

線性滑軌，氣缸，搬運模塊，機器和設備，旋轉裝置，機電驅動，液壓裝置，輸送系統，起重機系統。

TA系列型號

TA12-5

TA17-7

TA21-9

TA22-10

TA28-12

TA34-14

TA37-16

TA40-16

TA43-18

TA47-20

TA50-22

TA54-22

TA57-24

TA62-25

TA65-27

TA70-29

TA72-31

TA80-32

TA82-35

TA85-36

TA90-38

TA98-40

TA116-48

ACE型材減振器TA80-32用于線性滑軌等
