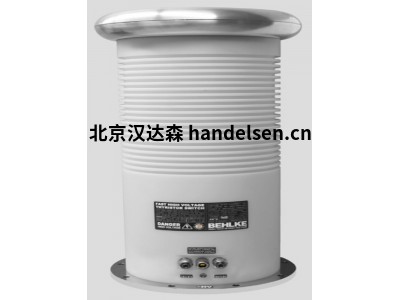

貝爾克半導體閘流管HTS 21-07-C

德國Behlke半導體閘流管（Thyristor）是一種四層半導體器件，主要用于控制電流流動。它具有四層PNPN結構，并通過一個控制引腳（門）來啟動或停止電流流動。閘流管的關鍵特點是能夠在觸發后保持導通狀態，直到電流降低到一定水平或通過關斷電路重新關閉。它常用于電力控制和開關電路中，比如調光器、電機調速和過電流保護等應用。

BEHLKE半導體閘流管在開關電路中的作用是高效地控制和切換大電流和高電壓負載。它們能迅速切換電流狀態，從而減少電路中的開關損耗和熱量。由于其高開關速度和可靠性，它們在需要精確控制和快速響應的應用中表現出色，如高頻率的開關電源和電力調節系統。

對于帶有DLC(直接液體冷卻)和ILC(間接液體冷卻)選項的FSWP脈沖發生器，有兩種位于設備前面的冷卻液配件。連接到這些配件的管道必須具有內部直徑為8毫米(0.32英寸)。提供兩種尺寸的蓋形螺母。較小的堅果孔適用于壁厚為1毫米(0.04英寸)的管道，孔較大的螺母適用于壁厚為1.5毫米的管道毫米(0.06英寸)壁厚?？梢允褂萌魏稳嵝曰虬雱傂运芰瞎堋］斎牒洼敵雠浼加邢鄳?yīng)的標簽，這兩個配件不得互換否則會導致過熱。輸入冷卻液壓力應限制在大1巴/14磅/平方英寸，輸出溫度不應超過55°C/131°f。如果超過該大輸出冷卻液溫度則開關在內部功耗過大的條件下工作。值得注意的是，帶DLC選項的脈沖器不能用任何形式的水冷卻。電介質必須使用Galden HT-135等液體，否則可能會損壞裝置。水可用于選項ILC。有關使用可選外部PU-2泵的詳細說明，配備DLC的脈沖發生器不能在“干燥”狀態下操作。電介質流體充當內部電子設備的絕緣體。
