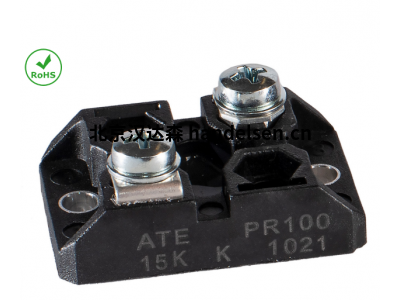

ATE厚膜電阻器PR100 1K0 K用于高頻應用

PR系列厚膜電阻器（100 W 至 800 W）具有低寄生電感，適用于緩沖器和濾波器等應用。

特征

非常高的功率/體積比易于組裝和布線，具有顯著的成本優勢。本質上是無感的，適用于高頻應用。

單個型號的功耗高達 150 W。所有材料均符合 UL94-V0 標準。配置類型 SOT227。

規格

- 標稱功率：100W（PR102 2 x 50W）。

- 最大功率：150W（散熱器溫度 70°C）。

- 數值范圍：1R0 至 1MΩ，E12 系列。

- 公差：標準 10%，根據要求可達 1。

- 溫度系數：±100 ppm/°C。

- 最大工作電壓：1500 Vac 。

- 工作溫度：-55°C 至 +155°C。

- 介電強度：2500 Vac。

- 絕緣電阻： > 10^5 MΩ， 在 500V 時 。

- 局部放電：< 80 pC @ 2000 Vac（僅應要求提供 ）。

- 電感：40 nH。

- 對地電容：< 30 pF。

- 過載：2 Pn x 10 秒。

- 熱阻：0.5 °C/W。

- 散熱片平面度：最大 0.05 mm。

- 散熱片表面粗糙度 : 最大 6.3μm 。

- 導熱脂：高傳導性 。

- 端子螺釘緊固扭矩 : 1.2 Nm（靜態）。

- 底座螺釘固定扭矩：1.5 牛米（靜態） 。

- 重量：18 克（PR100 / PR101）;24 克（PR102 / PR103）。

PR系列訂單示例：PR100 1K0 10%

PR100 ：電阻器類型

1K0：歐姆值

10%：公差

公差表：

K 10%；J 5%；H 3%；G 2%；F 1%；D 0.5%(數值大于 1R0 時）。

ATE厚膜電阻器PR100 1K0 K用于高頻應用
