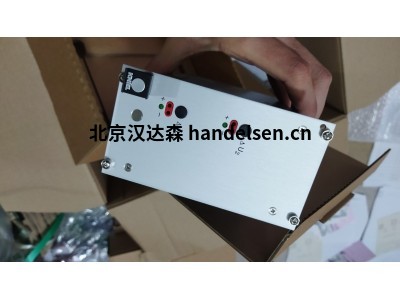

kniel低輻射電源CAD 15.1.6貨號173-002-02AC/DC 轉換器

kniel低輻射電源CAD 15.1.6貨號173-002-02

低輻射電源，外殼形狀為盒式，適用于 19 英寸系統，AC/DC 轉換器，2 個輸出端，輸出功率 48W。

訂購數據

貨號173-002-02

型號 CAD 15.1,6

拓?fù)浣Y(jié)構：低輻射

輸入 115/230 伏交流

輸出： O1 = 15V ; 1.6A；O2 = 15V ; 1.6A

安裝寬度 8HP/3U

技術參數

輸出 O1；O2

輸出電壓 [Vdc] 15 15

調節范圍 (±) [V]  1  1

輸出電流標稱 [A] 1.6 1.6

電流限制 [A] 1.9 1.9

特性曲線 V-I

功能，共振

效率 [%] ≥ 80

負載變化時的電壓偏差

負載變化 0... 100%（靜態）≤ 20 ≤ 20

主電源電壓變化 Vin 最小值-Vin 最大值 ≤ 10 ≤ 10

殘余紋波 (100Hz) [mVpp] < 2 < 2

工作頻率紋波（50-190kHz） [mVpp] < 4 < 4

疊加開關尖峰 [mVpp] < 4 < 4

動態電壓偏差

?Io = 65...100% Inom [mV] ≤ 80 ≤ 80

調節時間

?Io = 65...100% Inom [µs] ≤ 250 ≤ 250

啟動延遲 [ms] ≤ 800

過壓保護輸出出廠設置  [V] TVS 二極管的電壓限制

O1/O2 的感應鉛操作 (負載線補償） [V] 最大 0.25

過載保護 連續短路保護

溫度系數 [ppm/K] 200

其它參數

額定輸入電壓 [Vac] 100…115  205…230

工作范圍（電源自動轉換） [Vac] ±10% ≈ 90…127 ；±10% ≈ 185…253

頻率 [Hz]50...400±10%≈45-440  50...400±10% 45-440

在額定負載下發生主電源故障時：緩沖時間  [ms] ≥ 25

最大 輸入電流（額定范圍內）[ A] 1.2 0.6

單元熔斷器(初級，內部)  [A] T 1.6

工作溫度范圍(從側壁測量5mm) [ºC] -25…0…+50

最大允許箱體/散熱器溫度  [ºC] +70

儲存溫度范圍  ºC] -40…+85

重量約  [kg] 0.8
