ADMOTEC 開發和生產精密磁傳感器,為航空航天、汽車、核能、重型磨機和一般工業應用的苛刻條件提供高性能。Admotec 致力于將領先的技術和制造技術應用于生產經濟高效、高性能的解決方案,用于測量旋轉位置、速度和角度
ADMOTEC出于測試目的和解決方案的驗證,Admotec 工程師推薦現成的標準產品。根據應用,他們還可以根據特定條件修改現有產品,或設計定制傳感器。
適用于廣泛應用的獨特功能
• 航空 航天
• 汽車
• 工業自動化
• 海軍工業
• 核能
• 石油鉆探設備
Rotasyn 標準解析器
標準 Rotasyn 旋轉變壓器可能是經典機器或電動機的理想選擇。“伺服槽”允許在組裝過程中將角度編碼器輕松對準永磁電機的磁極方向?,F代伺服放大器或旋轉變壓器轉換器能夠以電子方式對準旋轉變壓器和 PM 電機。
在這種情況下,帶有固定法蘭的 Rotasyn 旋轉變壓器可能是最佳解決方案,因為它可以更快地安裝,不需要機械調整,并且易于更換。

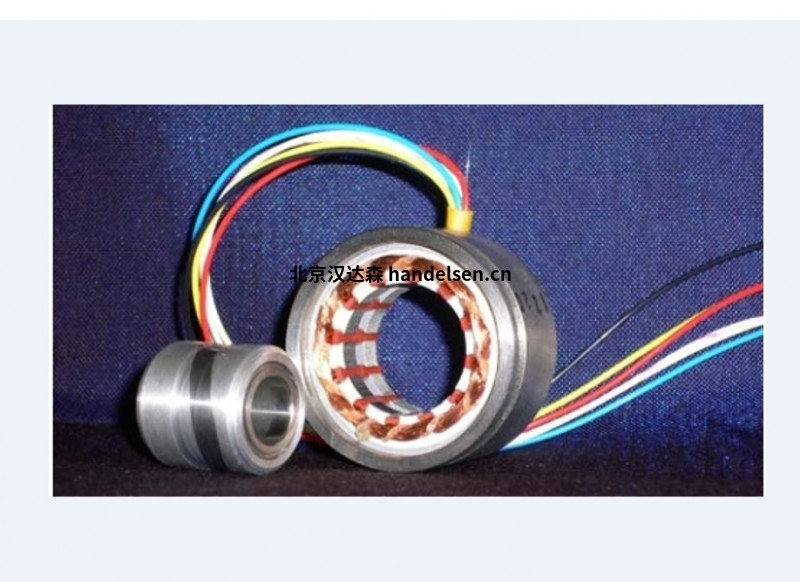

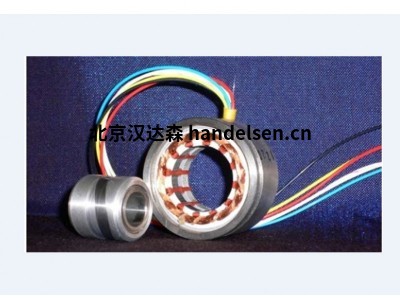

實心轉子,可變磁阻,無框架,
適用于嚴重應用的無刷解析器。
Admotec RO系列Rotasyn可變磁阻無框旋轉變壓器提供高性能的測量和傳統解析器失敗的反饋應用程序。非常適合航空航天、井下、核能和其他嚴重的應用,這些固體轉子旋轉變壓器提供原始設備制造商可靠的解決方案在任何數量-從原型單元一直到大批量生產。
Rotasyn有更少的部件和一個堅固的轉子沒有繞組,使其比傳統的無刷更簡單
旋轉變壓器。由于固體轉子沒有線圈和定子只有傳統繞組數量的一半無刷旋轉變壓器,可靠性顯著提高。和實心轉子允許轉子浸入液壓油或其他液體。
Rotasyn旋轉變壓器是機械和電動的兼容傳統的無刷旋轉變壓器和可以作為原始設備或現有設備更換它們應用。如果我們的標準產品不符合您的要求需要,可以為您快速設計定制版本應用。
典型應用:
工業轉速表
•電機反饋
角度測量
•航空航天
•井下(油井)
高速主軸
•交流和直流伺服電機
•飛行控制系統
•液壓泵
核環境
特點和優點:
無磨損或老化
耐受振動和沖擊
更高的速度,更低的慣性
更好的抗噪性
更高的可靠性
更高的性能
替換過時或
不可用設備
上電時沒有歸航
非接觸式設計
堅固的結構
實心轉子
低阻抗
線圈更少
功能等效
到傳統的無刷
旋轉變壓器
絕對超過360°
一般規格:
工作溫度
ROxxxx-M-40至+175°C
ROxxxx-K-196至+220°C
沖擊20 G
振動10 G(10-500 Hz,0.5小時)
徑向氣隙標稱0.3毫米
激勵頻率5至50 kHz典型
推薦10 kHz
激勵振幅2至12 Vrms典型值
轉換比0.50 V/V±10%
角度誤差*±30弧分典型值
±60弧分鐘最大值
絕緣電阻100 MΩ最小值
介電強度(Hipot)
繞組到繞組300 Vac(50Hz 1分鐘)
繞線到外殼500 Vac(50Hz 1分鐘)
引線尺寸26 AWG
引線長度300毫米
