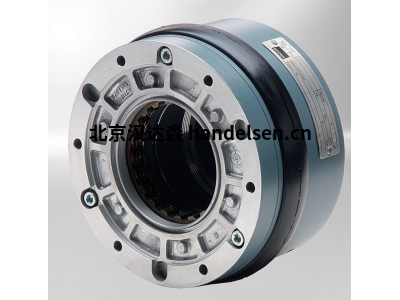

德國Kendrion永磁制動器/高扭矩系列/適應溫度范圍廣

  康德瑞恩永磁制動器具有高功率密度、高精度和耐用性。它們非常適合用于伺服電機、機器人、自動化、風力渦輪機、醫療技術以及非電機應用?？档氯鸲魈峁┈F(xiàn)成的標準化制動器以及定制的制動器解決方案，并為其客戶的產品選型提供技術支持。請聯系我們。

無扭力反沖的扭矩傳遞和零殘余扭矩

永磁制動器主要用于需要很高功率密度的應用場合。典型的例子是大概率的伺服電機、高精密的機床、機器人和風力渦輪機。如果對精度或者環境溫度有高的要求，永磁制動器是我們客戶的首選。



制動器的主要任務是承載大的載荷。無背隙的軸轂連接保障驅動裝置可以達到非常高的定位和保持精度。 另一個重要的功能是在發生電力故障的情況下能夠使負載急停。永磁制動器由于其獨特的設計，在這種工況下能夠達到非常高的急停次數。此外，用戶不必在意制動器是安裝在垂直還是水平位置，因?yàn)樘厥獾霓D(zhuǎn)子設計使得打開制動器絕無殘余扭矩產生。因此，永磁制動器特別適用于那些原則上要求不能在啟動過程產生研磨性粉塵的應用。



永磁制動器主要被集成到電機中。然而，IP防護等級要求不高的情況下安裝方案則有了更多的可能。



作為一個全系列制動器產品供應商，我們不斷開發我們的產品，以滿足市場日益增長的需求。除了現有的標準制動器，我們還提供客戶定制的制動器解決方案，并為客戶制動解決方案的選型提供技術支持。



功能特點



該產品結合了永磁制動器的知名特性--由于磁路的重新設計，它具有更多的優勢，如在相同的尺寸和功耗下具有更高的扭矩，在整個使用壽命中具有高扭矩的穩定性，以及更寬的溫度范圍。



工作原理



高扭矩永磁制動器是一款干式制動器。由永磁場產生的力來產生制動效果。為了消除制動作用力，永磁體的磁通量被一個交替的電磁場所抵消（電磁釋放系統）。銜鐵和軸套之間的零背隙連接確保了制動扭矩?zé)o背隙地傳遞到機器軸上（如電機軸），并可靠地釋放高扭矩制動器避免殘余扭矩產生。由于這些特點，高扭矩制動器是伺服電機應用的理想選擇。



制動器設計



電磁線圈被緊固地安裝在永磁制動器的內外圈之間，連接磁場線圈所需的引線在制動器上的規定位置出口，安裝在內外環法蘭之間的永磁體產生軸向的制動作用所需的磁場。銜鐵與軸套通過分段彈簧和鉚釘緊固件連接，以建立一個可軸向移動、防扭和無摩擦的連接，這確保了在水平或垂直制動過程中零殘余扭矩。高扭矩制動器的銜鐵和殼體之間的額定氣隙在制動器安裝過程中自動實現（例如通過裝配的公差配合）。軸套與機器軸（如電機軸）的連接方式防扭并實現軸向固定。永磁磁場吸引并拉動銜鐵與外環或內環摩擦接觸，產生制動作用。當直流電壓施加在高扭矩制動器線圈上時，交替的電磁場抵消了永磁場對銜鐵的作用力，在彈簧力的作用下制動器被釋放。除了分段彈簧施加的最小力，被制動的軸不受其他任何軸向力的影響。

與傳統的永磁制動器相比，同等尺寸下具有更高的扭矩

在整個使用壽命范圍內，扭矩的穩定性高；溫度范圍廣

-15°C至+120°C，可選-40°C
