SMW-AUTOBLOK手動卡盤 HG-N 630-254用于車削和磨削機床工件

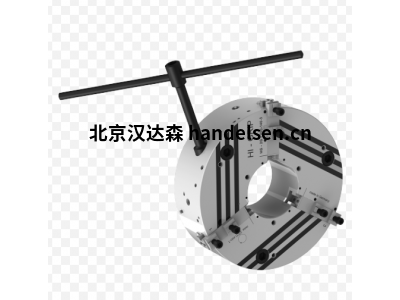

SMW-AUTOBLOK手動卡盤HG-N 630-254夾具

SMW-AUTOBLOK 是車削和磨削機床工件夾具制造商之一。

HG-N 型

快速更換鉗口

顎式系統原創 SMW

快速卡爪更換手動卡盤 Ø 160 - 630 mm

舌槽

帶通孔

原裝 SMW 快速鉗口更換系統

3 個鉗口

HG-N 630-254技術參數

安裝  Z380

主鉗口 GBK 630

回轉直徑 685mm

螺紋/螺紋深度  M16 / 34

基爪齒距  7mm

主爪偏移  91mm

主爪偏移  13齒

可用卡爪行程 13mm

最大總抓取力 250kN

最大扭矩  260Nm

速度 1000rpm

無卡爪時的重量 270kg

慣性矩 12 kg·m²

HG-NB 系列

快速更換鉗口

顎式系統原創 SMW

快速卡爪更換手動卡盤 Ø 800 - 1000 mm

舌槽

帶超大通孔

快速更換鉗口

可以使用所有現有的頂爪

3 個鉗口

HG-2G 型

快速更換鉗口

顎式系統原創 SMW

快速卡爪更換手動卡盤 Ø 400 - 630 mm

舌槽

帶通孔

快速更換鉗口

3 個鉗口

卡爪導軌中的潤滑通道

機械密封 - 低維護

HG-B-2G 系列

快速更換鉗口

顎式系統原創 SMW

快速卡爪更換手動卡盤 Ø 800 - 1000 mm

舌槽

帶超大通孔

快速更換鉗口

可以使用所有現有的頂爪

3 個鉗口

機械密封 - 低維護

HG-F 型

快速更換鉗口

顎板系統 Forkardt

快速卡爪更換手動卡盤 Ø 160 - 400 mm

舌槽

帶通孔

快速換爪系統 Forkardt

3 個鉗口

PTF

舌槽

鉗口的手動夾緊和徑向設置

高精度 4 爪獨立手動卡盤 Ø 530- 2000 mm

閉合中心

4 個鉗口（所有直徑）

JBX

手動鉗口盒

SMW-AUTOBLOK 標準

JBX-2G 系列

帶半成品本體的手動鉗口盒

高精度、電阻和功率手動鉗口盒

面板附件、4 爪獨立手動或其他卡盤

內部或外部夾緊

SMW-AUTOBLOK手動卡盤HG-N 630-254夾具
