rotech閥位指示器TCR3MVSAZ

rotech閥位指示器TCR3MVSAZ

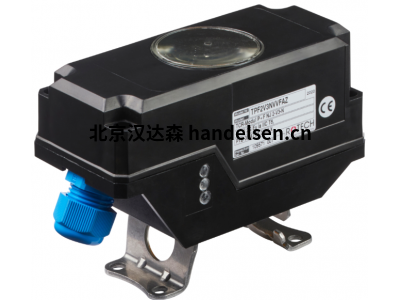

TCR系列是一款結構緊湊的閥門位置指示器和閥門控制器,有充足空間安裝4個內置機械式微動感應器,4個接近式

傳感器或2個接近式磁力感應器,也可增加其他功能的輔助插件，并使所有的相關元件都安裝在殼體內。

TCR系列的底座下面安裝有銅基的過濾器來平衡內外氣壓,避免溫差過大時在盒內形成冷凝水.TCR的布線全嵌在底部

并被覆蓋,可避免發生線路沖突并保證安全,接線也簡單和快捷.

另外TCR特殊的底座也給電磁閥線路的接入和一體安裝提供了方便,這樣用戶通過一根電纜就可實現對執行機構的控制和

位置信號的捕獲與反饋.TCR型與執行器之間采用VDI/VDE3845標準的連接.

為應對不同的使用環境,TCR的上殼體可選用不同的材質,在室內環境可使用透明的聚碳酸酯工程塑料材質(Makrolon®)

在室外和防爆要求的環境下,具有抗紫外線,耐高溫,和抗沖擊性的黑色的尼龍類工程塑料(Vestamid®)的更加適合.

在野外環境，推薦使用鋁合金材料殼體的開關盒.TCR的底座統一采用黑色的尼龍類工程塑料(Vestamid®).

TCR系列的每一款都能選裝一個半圓形現場可視位置指示器，可在現場直接觀察閥門位置,用不同顏色

表示閥門的不同位置.另外還可選可視窗形蓋,M12電磁閥連接裝置和LED指示燈.

TCR系列還有4-20mA電流反饋離散控制型和AS-Interface智能型的系列供選擇.

TCR產品特點:

1.設計緊湊完整，安裝定位標準化

2.信號反饋和指示位置是0-360度可調節

3.一體化的電氣連接

4.多樣化的型號供選擇

TCR3MVSAZ技術參數

內置感應器 Crouzet 83 161 301

感應器類型 機械式 SPDT

工作電壓 230V

觸點 銀-鎳

工作壽命 20000000

準確度 1.5

工作電流 4A

環境溫度 -25~+85°C

防護等級 IP65/66

殼體密封 EPDM

防爆等級 普通型

位置指示器 可配

系統連接 M20x1.5mm

電磁閥連接(可選項) M12x1.5mm

rotech閥位指示器TCR3MVSAZ
