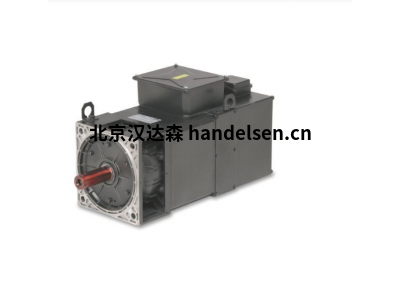

OEMER HQLa-Li系列交流三相異步低慣性逆變器工作電機



企業簡介：



OEMER Motori elettrici Spa

OEMER Motori elettrici Spa 是意大利的一家公司，專門生產電動機和相關的電機設備。包括直流電機（DC）、交流電機（AC）以及特殊用途的定制電機



低間隔

HQLa-Li系列

交流三相異步低慣性逆變器工作電機

SH:180、225、280毫米

Pn：30…289kW

Mn：550…2870納米



一般信息;



三相異步低慣性電動機HQLa_Li Sincrovert®系列的設計和建造以滿足高高動態扭矩輸出現代生產中常用的電動機線。電機是設計和開發的使用最新技術來最小化轉動慣量，保證特別名義上的優勢關系扭矩和轉動慣量。

轉子的結構特別采用高品質材料的綜合體由合格人員組裝和加工人員

這些電機產生非常高的加速度以及動態高性能最低能耗。四邊形電機的形狀是用薄片制成的成有通風管道的定子直接在磁性疊片中。這個

結果是特別堅固和緊湊結構，具有優異的熱效率。精心設計轉子通風，保證可靠零件的操作和均勻冷卻受到熱應力。通風系統已經過優化和超大化，因此電機可以在沒有特殊要求的情況下運行即使在最惡劣的環境中也存在問題條件。



HQLa-Li Sincrovert®電機的優點：

? 高扭矩/轉動慣量比

? 現代設計

? 非常動態的性能

? 非常緊湊的尺寸

? 特別有效的通風

? 提供多種選擇



使用部門：

該系列電機的主要使用領域

是：

? 鋼板工程

? 紙張和紙板制品

? 鋼鐵



典型使用領域：

? 紙張和紙板切割機

? 旋轉剪

? 鈑金切割線

? 鈑金折彎?rùn)C(jī)

? 機械傳動測試系統

? 金屬管道工作線

? 金屬網框架



技術數據：



電機類型：交流三相方框異步電動機

描述:  極低慣性電機，僅適用于逆變器負載應用。

        （不允許在沒有逆變器的情況下直接在線連接）。

軸高度:180, 225, 280mm

功率：30…289kW

扭矩：550…2870Nm

重量：370…1950kg

電桿數量：6

基本速度：500, 580, 650, 1000rpm

電源電壓：330 - 400…460Vac

電氣連接：3或6個端子（三角形/星形連接僅適用于某些尺寸）插入                鋁/鋼接線盒。

絕緣等級：F

熱保護器：標配PTO（klixon）、PTC*、KTY84-130*、PT100*

                請求

安裝結構：IM 2001（B35），+其他垂直和水平安裝

防護等級：IP23S

冷卻類型：IC 06帶空氣過濾器的3相400/440V 50/60Hz徑流式風扇

振動程度：R*S

平衡方法：根據要求提供半鍵、全*鍵或無*鍵

環境溫度：-20…+40°C

顏色：RAL 7037 (灰色)

定子材料：磁鋼

覆蓋材料：鑄鐵

法蘭材料：鑄鐵

軸：根據要求提供C45-39NiCrMo鋼

接線盒位置：標準位置頂部安裝，側面*根據要求安裝

可用選項：編碼器，PTC，KTY84-130，PT100，絕緣軸承，增大尺                寸的風扇單元



OEMER HQLa-Li系列交流三相異步低慣性逆變器工作電機
