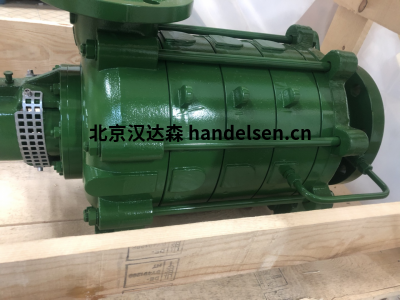

dickow單級自吸側流道泵WPV 40用于溶劑和化學品輸送

dickow單級自吸側流道泵WPV 40用于化學品

WPV型是一種單級自吸側流道泵，處于垂直位置，具有相反的吸入和排出端口。

除了自吸能力外，側流道泵還具有高壓系數的優勢，在相對較高的壓力水平下泵送小流量時，

比普通離心泵更經濟地工作。

大氣由帶腔的O形圈密封。泵軸安裝在滾動軸承中。

額外的電機是直接安裝的，省去了額外的機械聯軸器。

應用

燃料輸送和加油

溶劑和化學品

存儲和檢索

技術參數

最大流量：32 m³/h

最大揚程： 70 m

工作壓力： 10 bar

溫度：100°C

最大轉速：1750 min−1

墊片/機械密封：機械密封

安裝方式：立式

自吸：是

軸承：滾動軸承

材質：球墨鐵/鑄鋼、奧氏體鋼

標準：ISO 5199

防爆等級：2 類 / 1 區

設計

WPV 類型是單級、單流量、自吸直列泵。位于相反位置的吸入和排出法蘭具有相同的公稱直徑。

泵由承插筒、吸氣盤和壓力盤、帶機械密封的軸承座和葉輪組成。

對于尺寸 25/35/40，可提供帶橢圓形法蘭 PN6 和不帶 SiC 環的葉輪布置的設計。

葉輪，設計 PN16

液壓平衡的側流道葉輪與泵軸鍵合，并位于插座和吸入和壓力盤之間的腔室中。

為了實現自吸能力、最佳效率和壓差，旋轉葉輪和固定泵部件之間需要有緊密的間隙。

為了避免由于內部間隙過小而卡住葉輪，泵配備了額外的耐磨 SiC 環。SiC環放置在吸入盤和壓力盤以及葉輪輪轂中。

葉輪通過支撐環固定的彈簧，在吸氣和壓力盤中同心地推動到SiC環上。

通過這種設計，葉輪葉片和固定部件之間保證了間隙。部件之間的金屬接觸和卡住不包括在內。

dickow單級自吸側流道泵WPV 40用于化學品
