德國FUNKE板式換熱器，在緊湊的尺寸下實現高傳熱效率
關于FUNKE
自 1974 年成立以來，F(xiàn)UNKE 迅速確立了自己作為工業管殼式換熱器專家的地位。在隨后的幾年中，該產品范圍不斷擴大，包括墊片和釬焊設計的板式換熱器、風冷式換熱器和電油預熱器。FUNKE現在是全球?yàn)閿?shù)不多的擁有如此廣泛產品組合的制造商之一。

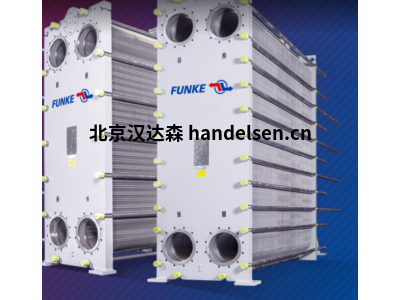

板式換熱器
在緊湊的尺寸下實現高傳熱效率
無論是工業過程、可再生能源、發電廠，還是供暖、通風和空調系統，F(xiàn)UNKE都為幾乎任何應用提供了板式換熱器熱力學優化解決方案。
板式換熱器由一組帶有入口和出口孔的異形板組成。板之間以 180° 角相互偏移，在板的每一側形成流道。每個板都配有墊圈，可以可靠地密封流向外部的流道，并使交換中涉及的兩種介質分開。
一；
墊片板式換熱器
墊片板式換熱器由一堆單獨的沖壓傳熱板和墊片組成。板包安裝在固定板和壓板之間帶有夾緊螺栓的框架中，并均勻地對其施加壓力。它可以拆下進行清潔和維護。此外，以后還可以添加更多板材以實現更高的容量。
有幾種尺寸，具有不同數量的印版和不同的印章設計，以涵蓋較大的容量范圍。通過這種方式，它們可以滿足嚴重污染或高粘度流體的需求，或者即使冷熱介質之間的溫差很小。根據應用領域的不同，可提供由更高質量的材料制成的特殊板設計，例如用于海水應用的鈦板。
墊片板式換熱器的優點
•采用 OptiFlow、旁路停止系統和 Best Wave 系統，具有高熱容量
•設計緊湊，投資成本更低
•通過湍流、視覺墊片識別和夾式墊片的使用，實現高效的自清潔，便于維修和維護
墊片板式換熱器系列；
FP系列墊片板式換熱器技術數據
•額定連接值：DN 25 - DN 500，體積流量為 0.5 m³/h - 4,500 m³/h
•換熱表面/板材：0.04–3 m²
•板數：125–800
•最大工作壓力：25 bar
•最高工作溫度：200°C
安全
入口和出口區域雙重密封，防止介質混合。
FPDW系列墊片式安全板式換熱器技術數據
•額定連接值：DN 25 - DN 200，體積流量為 0.5 m³/h - 700 m³/h
•換熱表面/板材：0.04–1 m²
•最大板數：150–700
•最大工作壓力：25 bar
•最高工作溫度：200°C
安全
采用配備特殊密封系統的雙板設計
二；
釬焊板式換熱器
釬焊板式換熱器由沖壓不銹鋼板組成，這些鋼板在真空工藝中經過釬焊，形成銅或鎳的耐壓?jiǎn)卧?，具體取決于應用的要求。因此，它們可以在高壓和高溫下運行，并且設計緊湊。
釬焊板式換熱器的優點
•高熱容量：對角介質布線和流隙中的湍流器。
•采用縫釬焊而不是點釬焊，具有很高的彈性
•緊湊的設計也適用于高粘度介質，因?yàn)閭鳠嵝愿?/div>
•由于加長的端板，無需任何額外的支架即可直接連接到動力裝置
釬焊板式換熱器系列；
TPL系列應用領域 ；主要在液壓、壓縮空氣、電機冷卻和熱回收方面?？膳c各種介質一起普遍使用。由于對角介質路由和流動間隙中的特殊湍流裝置，傳熱能力極高。對于粘度較高的介質，高傳熱可實現小尺寸，占用更少的空間。
技術數據
•換熱面積/板材：0.035–0.286 m²
•最大工作壓力：36 bar
•最高工作溫度：+200°C
GPL / GPLK / NPL / NPLK 應用領域 主要用于供暖、空調、通風、電機冷卻和熱回收?？膳c各種介質一起普遍使用。
技術數據
•最大工作壓力：16–30 bar
•最高工作溫度：+200°C
•GPL / GPLK：銅釬焊板
•NPL / NPLK：鎳釬焊板
可作為雙壁安全熱交換器使用。
