德國Karl Klein 生產與銷售各種類型的低，中，高壓工業風扇



關于我們

Karl Klein Gruppe卡爾克萊因集團 – 令人信服的多樣性

離心風機/工藝風機的專業知識，用于批量生產或一次性生產 • 專業生產低壓風機、中壓風機、高壓風機、自由運行風機等工業風機 • 我們專注于防爆防爆或阿特克斯風扇 • 介質溫度高達600°C的熱風機 • 適用于高達1200°C極端溫度的熱氣循環器 • 標準化和利基應用 • 以客戶為導向的CAD設計 • 使用流量模擬和葉輪計算進行開發 • 由于垂直制造范圍大，靈活性高 • 響應時間快 • 復雜產品的交貨時間短 • 我們最小的離心風機的輸出功率為 16 m³/h，最大的工藝風機的容量范圍高達 650，000 m³/h。



卡爾克萊因離心風機的特點是精確、創新和彈性。我們的設備廣泛應用于各個領域：從建筑機械到控制柜、干燥、過濾和熏制系統、烘焙機、實驗室技術、造船等等。



憑借其一流的工藝和優化的設計，我們公司不僅在批量生產方面取得了成功，而且還在全球范圍內開發了特殊解決方案。Karl Klein 以創新技術和數十年的經驗滿足非凡的要求。



主要產品：

低壓風機

中壓風機

高壓風機

鍋爐風機

防塵風扇

鑄鐵風扇

移動風扇

柜機風扇（大型系列）

自由運行風扇（大型系列）

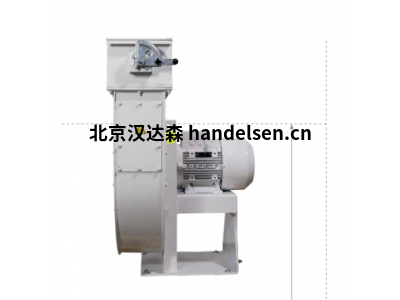

1；低壓高性能風扇 - NHV 型

流量從 696 到 72.00 m³/h - 壓力從 1，158 到 12，000 Pascal



此處所示的高性能風扇的技術說明



專為食品行業使用而開發（符合 FDA 標準）。

帶測量噴嘴（k值），用于確定和調節體積流量。



驅動：30 kW，IE3，2 極，380/660V，50 Hz，ISO 等級 F，IP 55，IM B3，PTC 熱敏電阻，CEL。

這款高性能風扇可提供 27200m³/h 的空氣，靜壓差為 5090 帕斯卡。

符合 FDA 標準的白色鋁漆。

包括底架。

外殼由焊接鋼制成，帶有清潔開口。

葉輪由高強度鋼制成，葉片來自1.0570（也稱為ST52-3）葉片，由我們的子公司Kamptmann的高強度1.8928（具有非常高屈服強度的細晶粒結構鋼）制成。

適用于防塵空氣（如面粉）。

帶附件的完整風扇的尺寸為（高x長x寬）1.82m x 1.85m x 1.27m。





2；帶皮帶傳動的高性能風扇



技術說明

該驅動器配備三相電機，功率為 160 kW，2 極，460/795V，60Hz，ISO 等級 H;IP 55 雙金屬。

軸用碳浮動環密封件密封。

風扇葉輪由我們的子公司Kamptmann本身的1.8928 NAXTRA 700制成的熱高強度鋼制成。

這款高性能風扇可提供 50300 m³/h 的空氣，靜壓差為 14000 帕斯卡。

整個風扇的尺寸為2.70m x 1.94m x 1.40m。

在最終版本中，風扇采用 150 毫米隔熱隔熱。





3；帶皮帶傳動的高壓風機



離心風機建立在堅固的焊接結構上。

皮帶傳動可用于高壓風機、中壓風機和低壓風機。

這里顯示的風扇完全由不銹鋼制成。



4；帶高性能輪子的中壓離心風機 DMVL（3 相）/EMVL（1 相）型

流量從 400 到 3.000 m³/h - 壓力從 1，400 到 7，000 Pascal



5；新型柔性生產線系列 - 靈活且交貨時間短 - FLN 型

流量從 2，000 到 20，000 m³/h - 壓力從 1，200 到 2，500 Pascal



風扇系列包括18種不同的類型。

外殼由帶四支腿的框架結構組成，設計輸出功率為 0.55 至 30 kW/h 或體積流量為 2，000 至 46，000 m3/h。

在艾希瓦爾德總廠開發的產品系列通過與卡爾克萊因集團的密切合作設定了內部標準 - 特別是由于位于克賴爾斯海姆的子公司Kamptmann生產的葉輪和噴嘴。這在各種可能的應用方面為客戶提供支持。



6；大容量離心風機 – 來自我們位于圖林根州彼得斯貝格的工廠

流量高達 650，000 m³/h，壓差高達 25000 Pa



特殊性：



流量高達 650，000 m³/h

壓差高達 25.0 kPa

皮帶、離合器或直接驅動

重型工業設計

根據客戶要求涂裝

介質溫度最高可達 650°C

隔音護套

分體式外殼兩半

折疊式葉輪

ATEX 版本（適用于 -20°C 至 +60°C 之間的介質溫度）



7；續流離心風機

容積流量高達 250，000 m³/h，壓差高達 3500 Pa - 最大葉輪直徑 2000mm





特殊性

我們自己生產的后彎高性能車輪

葉輪直徑最大 2，500 mm

介質溫度最高可達 650°C，必要時帶絕緣盒

應用優化的材料選擇，例如鋼板、不銹鋼、N-A-XTRA®

根據客戶要求緊固板

皮帶或直接驅動

ATEX 版本（適用于 -20°C 至 +60°C 之間的介質溫度）



8；氣密風扇



特殊性

風扇外殼緊密焊接

密封螺栓附件，包括螺釘/螺紋

泄漏協議

帶附加密封法蘭的泄漏率電機規格



9；移動式移動風扇 - MRV 型



應用



加油站服務

存儲

船舶集裝箱

鐵路集裝箱

加油站

吸入距離長

木質顆粒 - 運輸車輛

顆粒風扇 - 用于顆粒填充過程中的除塵

規格



帶2個輪子的底盤，采用穩定的工業設計

伸縮手柄

帶提手的便攜式





特殊性



符合 DIN EN 14986 和 DIN EN 13463 的型式檢驗證書

3 x 400 V，50 Hz 驅動器，功率范圍為 0.12 至 1.5 kW

適用于 1、2 和 22 區



10’；鑄鐵風扇（鑄鐵）



標準

外殼由鑄鐵制成，包括底座

腳的位置可以旋轉 45°

法蘭連接，吸入側帶螺紋孔

法蘭連接，壓力側有通孔

軸通道處的毛氈密封

吸入側外殼蓋上的硅膠墊片

帶PTC熱敏電阻的電機





型號示例：



Karl Klein~75330-1-030-DNG-5-12-5/S15

Karl Klein~75579-1-030-DNG-4-28D-WS

Karl Klein 52114-1.000

Karl Klein DNG2-2.5WS:L

Karl Klein ENG3-4,5;L

Karl Klein ENG3-4 5KS18R

Karl Klein DNG 3-6 WS 400-440 m3/h

Karl Klein 15077-1.750

Karl Klein 10648-1.745

Karl Klein 11722-1.715

Karl Klein 70073-1000

Karl Klein 2E56K50-2

Karl Klein All products

Karl Klein EMV280
