德國OWIS光學支架46.065.38KN底板上集成了中央螺紋

德國OWIS光學支架46.065.38KN底板上集成了中央螺紋

OWIS廣泛的光束處理系統、光學機械部件以及手動和電動定位器產品組合為您提供優質的模塊化系統，以實現您在光電子領域的應用或?qū)嶒?yàn)室設置。憑借我們?cè)谡婵疹I(lǐng)域的專業知識和經驗，我們能夠?yàn)楦哒婵眨℉V）、超高真空（UHV）和極高真空（XHV）應用設計產品。

主要產品：

OWIS支架

OWIS位移臺

OWIS旋轉平臺

OWIS 46.065.38KN光學支架

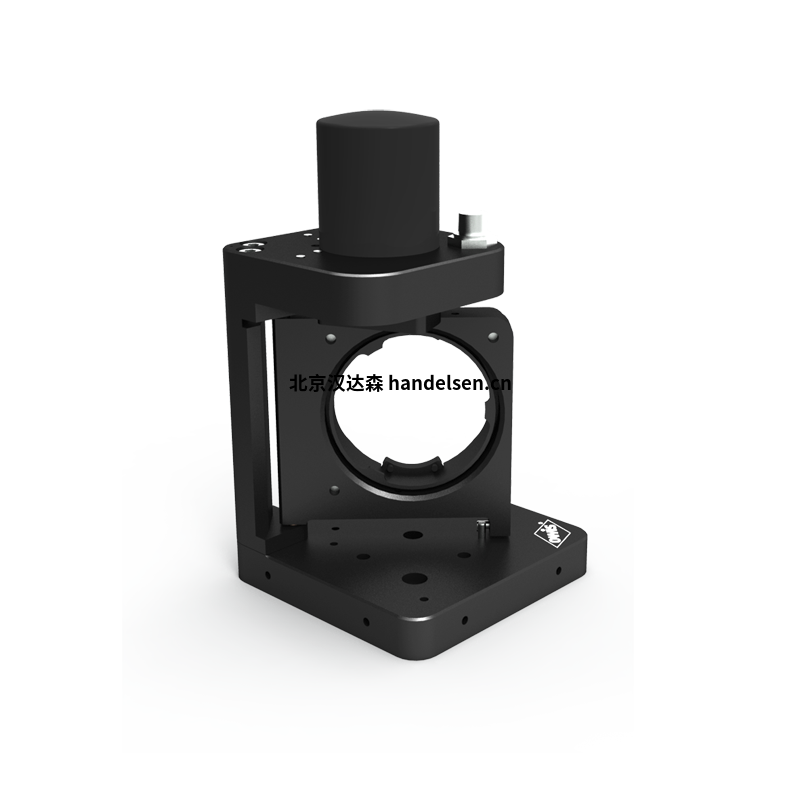

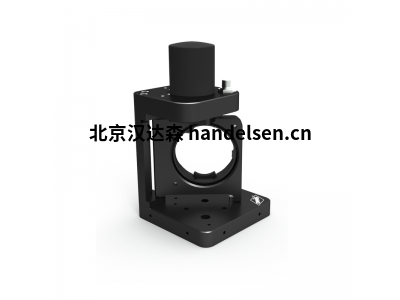

帶底板的電動翻轉鏡架，適用于 ø 38.1 mm (1.5") x 6 mm，帶直流減速電機，向左偏轉

KSHM 65 是一種電動翻轉鏡架，具有以下特點和功能：

多方向安裝：KSHM 65 可以安裝在所有方向，提供了安裝的靈活性。

光學元件兼容性：能夠?qū)⒅睆綖?38.1 毫米（1.5 英寸）的光學元件，例如反射鏡或分光鏡，以 45° 角擺動到光束中。

高重復精度：KSHM 65 的重復精度小于 100 μrad，確保了光學系統在多次操作中的穩定性和可靠性。

快速切換：使用控制單元 NG-E02，切換時間約為 1.5 秒，適合需要快速響應的應用。

光學鏡組固定：通過兩個夾板將光學鏡組壓在三個擋板上，確保了光學元件的穩定安裝。這種設計也允許發射光學鏡組的安裝。

角度調整：光學鏡組固定在一個搖擺板上，借助碟形彈簧可以進行 ±0.6° 的角度調整，提供了微調能力。

系統集成：KSHM 65 可以通過兩個滑軌 RT 65-21-R-ZM 直接固定在 SYS 65 系統的 S 65 LL 系統導軌上，實現了與現有系統的兼容性和集成性。

安裝選項：為了將 KSHM 65 安裝在 STF 15 銷軸上，底板上集成了一個 M6 中央螺紋，提供了額外的安裝靈活性。

型號示例：

OWIS光學支架46.065.38KN

OWIS光學支架46.060.38KN

OWIS光學支架46.045.26KN

OWIS光學支架46.040.26KN

OWIS光學支架46.025.13KN

OWIS光學支架26.090.5103

OWIS光學支架26.095.5103

德國OWIS光學支架46.065.38KN底板上集成了中央螺紋
