德國Warex Valve 蝶閥DKZ 103系列，用于溫度超過 200°C 的熱氣體



公司簡介：



Warex Valve GmbH 是一家總部位于德國的公司，專門從事閥門的設計、制造和銷售。該公司在閥門領域擁有廣泛的經驗和專業知識，為客戶提供各種類型的閥門產品和解決方案。



Warex Valve GmbH 的產品范圍涵蓋了各種工業閥門，包括球閥、閘閥、蝶閥、截止閥、調節閥等。這些閥門產品被廣泛應用于石油和天然氣、化工、水處理、食品和飲料、制藥等各個行業。



蝶閥DKZ 103系列



103系列是符合DIN EN 1092的法蘭密封嵌入式法蘭閥，閥門絕對氣密，符合DIN EN 12266泄漏率A。外殼是一體式的，密封套有兩種設計——可更換或固定硫化。截止閥適用于固體、液體和氣體介質，溫度范圍為 – 40 至 + 200°C。 該系列還可作為節流閥（金屬密封蓋），用于溫度超過 200°C 的熱氣體。



特征



→免維護設計

→Argely 自立式住房

→位于中央的閥盤設計用于促進良好的流量，具有特殊的軸連接，在兩個流動方向上提供絕對密封

→帶有橫向重疊的密封件和額外的密封圈可在法蘭之間提供完美的密封，而無需任何額外的法蘭密封件

→也提供防爆版本，適用于0/20區，包括EC型式檢查

→軸端和電樞頭設計用于各種驅動器。接口符合 DIN/ISO 5211 標準



材料



外殼

Silumin（鋁）、鋼、不銹鋼

閥盤

鋼、不銹鋼、層壓、研磨和拋光



套筒 NBR、Hypalone、EPDM、FPM、硅膠等



軸 不銹鋼 1.4571 + 1.4057 + 1.4542

軸承襯套

MS、PTFE、青銅、PEEK

O型圈

丁腈橡膠、FPM



具體型號產品：

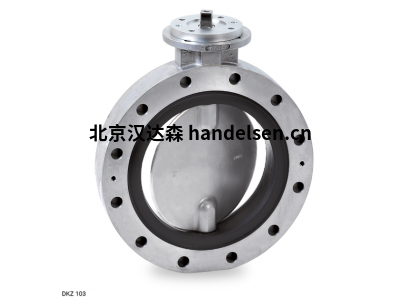

DKZ 103型

蝶閥基本元件，帶自由軸，用于按照DIN或ANSI安裝在法蘭之間。



→公稱寬度范圍：DN 50 – DN 1200

→工作溫度：– 40°C 至 + 200°C*

→壓差：高達 16 bar*

→套筒：可更換或固定硫化



DKZ 103 R型

帶棘輪手柄的蝶閥。



→公稱寬度范圍：DN 50 – DN 600

→工作溫度：– 40°C 至 + 200°C*

→壓差：高達 10 bar*

→套筒：可更換或固定硫化



DKZ 103 H

蝶閥帶有蝸輪。



→公稱寬度范圍：DN 50–DN 1200

→工作溫度：-40°C至+200°C*

→壓差：高達16巴*

→套筒：可更換或固定硫化



DKZ 103 DZ

帶氣動執行機構的蝶閥，電磁閥和一個位于模克隆/維斯塔姆的限位開關箱。



→公稱寬度范圍：DN 50–DN 1200

→工作溫度：-40°C至+200°C*

→壓差：高達16巴*

→套筒：可更換或固定硫化



DKZ 103 DZ-P



蝶閥帶有氣動執行機構和定位器。



→公稱寬度范圍：DN 50–DN 1200

→工作溫度：-40°C至+200°C*

→壓差：高達16巴*

→套筒：可更換或固定硫化



DKZ 103 E



蝶閥帶有電動執行器。



→公稱寬度范圍：DN 50–DN 1200

→工作溫度：-40°C至+200°C*

→壓差：高達16巴*

→套筒：可更換或固定硫化
