Sensor Instruments 顏色傳感器（真彩色）SPECTRO-3 系列



在SPECTRO-3系列中，已經注意到緊湊的設計以及不同類型（M34設計或矩形）的外觀，這使得傳感器的安裝更加容易。通過5個數字輸出可輸出多達31種顏色，SPECTRO-3（M34設計）、SPECTRO-3-CL、SPECTRO-3-MSM-DIG和SPECTRO-3-JR系列的真彩色彩色傳感器的最大開關頻率為典型值。35 kHz。



隨著SPECTRO-3-SL、SPECTRO-3-ANA和SPECTRO-3-MSM-ANA系列的新型真彩色傳感器的推出，產品范圍已經擴大到包括極快的彩色傳感器類型，現在可以實現高達90 kHz的掃描頻率。這些顏色傳感器最多可輸入3種顏色（或3個顏色組，最多31種顏色），輸出通過兩個數字輸出執行，或者在ANA類型的情況下，另外通過三個模擬輸出執行。



除了超亮的白光源外，還提供強大的UV光源，使熒光色也可以很容易地通過顏色和亮度來區分。借助各種頂部安裝的光學元件，可實現約 0.2 mm 至 500 mm 的工作距離，檢測范圍約為 Ø 0.5 mm 至 Ø 100 mm。使用光纖版本允許在危險區域工作。



關于類型選擇的信息



–COF（共聚焦發射和接收光學器件）

快速檢測小物體

的顏色 SPECTRO-3-COF系列共聚焦傳感器將直徑約1 mm至8 mm或尺寸為4 mm x 0.7 mm的白光投射到待檢測物體上。發射光學元件安裝在接收光學元件的中間，因此設計非常緊湊。這樣就可以從很遠的距離精確快速地檢測小物體，例如顏色標記或電線。



–DIF（通過體積擴散透鏡的漫射光）

漫射照明引起的光澤效應抑制

這種類型的傳感器是專門為需要直接反射抑制來控制色彩的應用而開發的。對于DIF顏色傳感器類型，通過安裝充當擴散器的體積擴散器來實現最佳散射效果。只有漫反射光到達接收器，因此測量對象的光澤度行為不會影響測量結果。



–DIL（通過表面漫射透鏡的漫射光）

結構化和不均勻表面

的顏色控制 在許多必須進行顏色檢查的物體中，它們的不均勻表面會導致顏色識別問題。例如，紋理表面會導致光澤度波動，這是傳統顏色傳感器難以做到的，因為有時根據光澤度水平，顏色的檢測強度會或多或少。

實際顏色通過直接反射變亮或“柔化”，這取決于表面的相應光澤度。對于SPECTRO-3-DIL系列的色彩傳感器，漫射照明可顯著降低光澤度。此外，由于檢測范圍大（約 10 mm 至 30 mm），顏色通過結構波動進行光學集成，因此可以穩定可靠地檢測顏色。此外，真色檢測器（“顏色像人類一樣看”）和評估軟件（“顏色像人類一樣評估”）確保即使是物體的最小顏色差異也能可靠地檢測到。



–FCL（通過使用透明玻璃板的定向光）

遠距離

安全快速的色彩檢測 SPECTRO-3 FCL系列可以通過顏色區分遠距離的物體。根據設計和對象的不同，可以實現長達 500 毫米的距離。除其他外，F(xiàn)CL 系列具有超亮白光 LED 以及所謂的真彩色芯片，可以像人眼一樣看到顏色。最多可以示教 31 種顏色，傳感器在操作過程中決定最接近物體當前顏色的顏色參考（顏色像人類一樣解釋）。

該系列的傳感器可以以理想的方式用于區分相同顏色的有光澤和無光澤物體（例如，沒有保鮮膜和有保鮮膜的物體）。



–POL（通過偏振濾光片的偏振光）

對有光澤的物體

進行色彩控制 在實踐中，通常很難可靠地捕獲閃亮物體的顏色，因為由于光澤效果，實際顏色信息與直接反射混合在一起。因此，強烈的顏色變成了“柔和”的顏色。借助集成在SPECTRO-3-POL顏色傳感器中的偏振濾光片，可以防止直接反射，從而清晰可見實際顏色，從而可以可靠地檢測?？梢苑浅Ｇ宄貦z測到反光表面，例如汽車部件上的高光澤涂料。



–UV（使用UV LED）

熒光物體

的快速顏色檢測 使用SPECTRO-3-UV系列發光顏色傳感器，除了亮度識別外，還可以進行顏色識別?？梢允褂?Windows® PC 軟件 SPECTRO3-Scope 或通過傳感器的集成示教按鈕或通過 IN0 數字輸入檢測熒光物體。憑借 35 kHz 的掃描頻率，它還能夠檢測和識別快速移動的熒光標記。

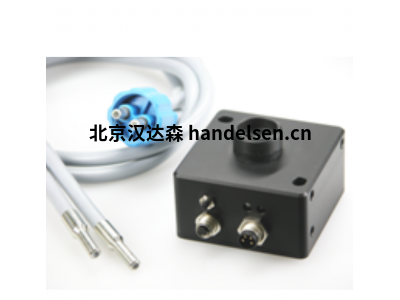

–FIO（用于連接 FIO 系列的光導和頂部安裝的光學器件）

由于應用

靈活，即使在困難的任務中也能控制色彩 FIO系列可能是最靈活的顏色傳感器系列。除了 50 多種不同的探頭型號（每種型號用于透射光和入射光操作）外，還有近 70 種不同的附件光學器件（前端）可供選擇。在外部光源的幫助下，動態范圍可以顯著增加。由于使用了光纖，該系列也用于危險區域。



• 使用SPECTRO-3-FIO對自照式器進行顏色測量。SPECTRO-3-FIO與反光光導和中性Abserber附件相結合，可實現各種自照光器的色彩控制。



• 使用SPECTRO-3-FIO-UV識別熒光色標 結合超亮紫外光源SPECTRO-3-ELS-UV，使用SPECTRO-3-FIO-UV評估單元可以非?？焖俚貦z測熒光色標。該傳感器不僅可以檢測熒光標記的亮度，還可以檢測其顏色。



–45°/0°

與 –POL 類型一樣，這些類型也具有巨大的光澤抑制，但由于排列在環形中的 LED 向垂直方向發射低于 45° 的光，而接收器則指向要控制的表面上的垂直方向低于 0°，因此避免了對接收器的直接反射。在對垂直于接收器光軸布置的平面物體進行顏色控制或顏色測量時，避免了接收器方向的直接反射。–45°/0° 牌號主要用于高光漆和金屬漆（汽車漆、家具涂料等），因為 –POL 牌號不適合控制金屬漆。透明薄膜也可以使用放置在薄膜另一側的白色瓷磚進行檢測。



–SLU

在–SLU類型的情況下，照明單元安裝在一個單獨的外殼中，可以實現透射光測量以及V型排列（直接反射）。提供漫射光源和定向光源。這些類型可用于測量透射平板玻璃的顏色和浮法玻璃在反射光模式下的鍍膜。



–SA 和 -BA

–SLU 接收器有小光圈 （–SA） 和位于顏色檢測器前面的會聚透鏡 （–BA） 版本。如果信號相應較弱，則首選 –BA 類型。另一方面，如果只能考慮很小的角度范圍，例如在V型排列的直接反射的情況下，則應使用–SA型。



–MSM-ANA

–MSM-ANA類型組成了SPECTRO-3測量顏色傳感器系列，具有三個模擬輸出（用于X，Y，Z以及色彩空間值）和兩個數字輸出（用于示教最多三個色彩空間三元組，使用dE作為容差值或dL*和da*b*作為容差值。這些類型支持 L*a*b* ， L*u*v* ， L*u'v' ， x，y，Y ， X，Y，Z 以及 L*C*h* 顏色測量。



–MSM-DIG

–MSM-DIG類型組成了具有五個數字輸出的SPECTRO-3測量顏色傳感器系列（用于教學最多31個色彩空間三元組，使用dE作為公差值或dL*和da*b*作為公差值。這些類型支持 L*a*b* ， L*u*v* ， L*u'v' ， x，y，Y ， X，Y，Z 以及 L*C*h* 顏色測量。



–XL

–FIO-XL 類型使用具有大光纖橫截面（直徑 5mm、6mm 和 8mm）的光纖，然后可用于實現光纖長度可達 15m 的系統。



–ANA

除了帶數字輸出的SPECTRO-3傳感器外，還有一系列帶模擬輸出的傳感器。通過三個可用的模擬輸出 （0V ... +10V），可以輸出原始顏色值 R、G、B 以及顏色值 s、i、M、x、y、INT、L*a*b*、L*u*v*、X、Y、Z、x、y、Y 和 L*C*h*。



系列：

SPECTRO-3系列

SPECTRO-3-ANA系列

SPECTRO-3-CL系列

SPECTRO-3-CON系列

SPECTRO-3-JR系列

SPECTRO-3-MSM-ANA系列

SPECTRO-3-MSM-DIG系列

SPECTRO-3-MSM-SLE系列

SPECTRO-3-SL系列

SPECTRO-3-SLA系列

SPECTRO-3-SLE系列
