ringspann完整飛輪FBL 82SFZ帶聯軸器用于超速離合器

帶齒片的軸聯軸器，有三種類型可供選擇

應用為

超速離合器

特征

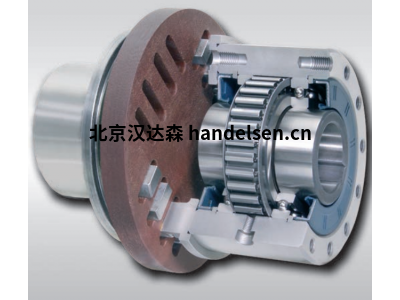

帶 RINGSPANN 軸聯軸器的完整飛輪 FBL 是帶滾珠軸承的密封式散輪，用于連接兩個軸。它們提供充油并準備安裝。

除標準型外，還有兩種其他類型可延長使用壽命。

額定扭矩可達 8 000 Nm，

缸徑可達 140 mm。有許多標準孔可供選擇。

扭轉剛度 RINGSPANN-Shaft 聯軸器可以接受較大的徑向和角度錯位，而不會產生影響相鄰軸承的反作用力。

我們可以根據要求為您提供性能數據。

應用實例

完成自由輪FBL 82SFZ作為超越離合器在傳送帶系統的驅動單元附加

蠕變驅動。帶聯軸器的飛輪設置在主電機和爬行驅動器之間。當蠕動

驅動器工作時，飛輪處于驅動狀態，低速驅動皮帶。在正常運行中(空轉運行)，主電機驅動和外圈超限，

因此爬行驅動自動脫開。這里

的速度很高，使用了Z型斜楔提升器;斜楔在無接觸的空轉運行中工作，因此沒有磨損。

FBL 82SFZ技術參數

額定扭矩 1000Nm

內環速度 580rpm

外環超限 1 600 rpm

外環轉速  1450rpm

重量 14.2kg

安裝

聯軸器的柔性盤在安裝時必須軸向

自由，以便飛輪中的滾珠軸承不會

因熱膨脹而變形。

包括緊固螺釘在內的聯軸器是松動

的。根據所需的空轉方向，軸耦合

可以安裝在空轉的右側或左側。

軸的公差必須是ISO h6或j6。

ringspann完整飛輪FBL 82SFZ帶聯軸器
