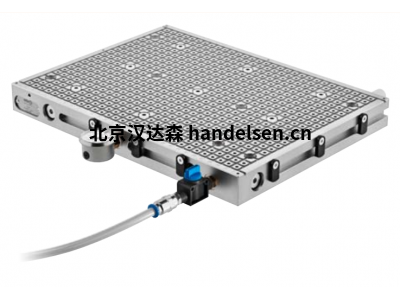

AMF真空夾板564844用于銑削和磨削操作-提供報關單

設計:

真空夾板的上側設有凹槽和吸點。通過插入密封繩，可以為所需的工件尺寸限定一個或多個場。

通過孔輕松定位止動銷或橫向、高度可調的偏心止動器。

側面凹槽或固定孔(用于m8)允許真空夾板固定到底板(例如機器工作臺)。

通過現有的定位孔將真空夾板集成到尺寸為K20(M12)的AMF零點夾緊系統中也沒有問題。

對于使用，我們建議使用0-10毫米氣動軟管(7800S)。

真空夾板563703(600x800)分為兩個真空回路，因此有2x6安裝孔用于AMF零點夾緊系統。

因此，這與兩個6點夾緊工位兼容。

應用范圍:

通過集成的文丘里噴嘴技術(標配)或外部真空泵產生真空來夾緊被加工的工件。通過單獨的網格分配，

還可以同時夾緊和加工多個不同的工件。典型的應用是銑削和磨削操作。

標準配置:

-鋁合金真空夾板

-集成文丘里噴嘴

-吸聲器

-真空計

-截止閥

-6個偏心止擋

-2米氣動軟管

-快拆式聯軸器的聯軸器連接器

--抽吸過濾器

-螺紋插頭

-10m密封簾線0.4mm(黑色)

-10m密封簾線0.4mm(灰色)

優點:

-AMF真空夾板可以使用壓縮空氣和集成的文丘里噴嘴或外部真空泵進行操作。

-真空夾持板可立即使用-所有必要的組件均為標準配置。

-所有抽吸點相互連接。(例外:尺寸600x800毫米)

-帶連接螺紋M4，用于緊固適配器板7800APA。

-為了實現夾緊的可重復性，所有凹槽都使用坐標系進行標記。

-止動孔直徑為4mm，用于通過止動銷定位元件。

-通過使用文丘里噴嘴節省成本。

-一壓縮空氣消耗量低，因此運行成本低。

示例:1立方米壓縮空氣的成本為0.0078歐元。平均消耗量為491/分鐘。這相當于0.023歐元/小時。

-多個抽吸點，因此可以靈活分配網格和夾緊多個部件。

--真空夾持板可相互組合。

-高支撐力。

-普遍使用。

-密封簾線可補償工件表面的微小不規則性。

-無變形、無振動的五面加工。

564844技術上參數

操作壓力 3.5bar

真空 95%

抽吸點數量 1

噴嘴數量 1

重量 1kg

附注:

只能使用干燥、過濾、無潤滑的壓縮空氣!文氏管噴嘴的使用溫度高達60℃。

氣吸入量:48.8升/分鐘。

介質溫度:0攝氏度-60攝氏度

環境溫度:10攝氏度-50攝氏度

AMF真空夾板564844用于銑削和磨削操作
