mahr徑向跳動量具MarStand 818 P非常適合不帶中心孔的零件

mahr徑向跳動量具MarStand 818 P

概述

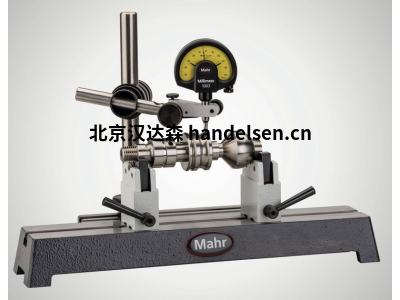

帶 V 型支架的中央工作臺 MarStand 818 P

結構尺寸（長 x 寬）mm： 500 x 110 mm

V 型支架高度： 70 mm

產品信息

測量臺：

支撐面的平整度符合 DIN 876/1

帶有兩個 T 型槽，用于固定 V 型支撐以及立柱和支撐組件

柱和支撐組件 818 XNB：

裝有接頭的支撐臂

帶顯示裝置的支架，軸直徑為 8 mm，可進行微調

中心支持：

兩個V型支架都是可調節的

技術數據

允許高度差 0.05 毫米

允許的橫向差 0.05 毫米

產品重量 9.5 千克

V型支架高度 70 毫米

結構尺寸 （長 x 寬） mm 約500 x 110

安裝孔 8H7

T型槽寬度 10H7

我們產品的各種應用

快速簡便的V型塊徑向跳動測試

非常適合不帶中心孔的零件

在此測試過程中，參考軸由實際軸承點的圓柱度（圓周表面）形成，例如在傳動軸處。

圓柱面可能的圓度偏差包含在根據 V 角的徑向跳動測量結果中。

因此，該測試比在尖上之間測量更實用。

堅固的設計 - 精確的結果

徑向跳動量具是在接近生產的環境中檢測軸上的位置和形狀錯誤的簡單方法。由于型號多樣，

堅固耐用的 MarStand 徑向跳動量具為各種工件要求和精確測量結果奠定了基礎。

mahr徑向跳動量具MarStand 818 P
