FuG Elektronik Q系列DC-DC高壓轉換器，具有超小型，高可靠性



公司介紹：



FuG Elektronik GmbH 和 Guth High Voltage GmbH 現在是 XP Power 的一部分，XP Power 是世界領先的電子行業關鍵電源解決方案開發商和制造商之一。



XP Power致力于成為電源解決方案的領先供應商，包括AC-DC電源和DC-DC轉換器，高壓電源 和射頻電源。

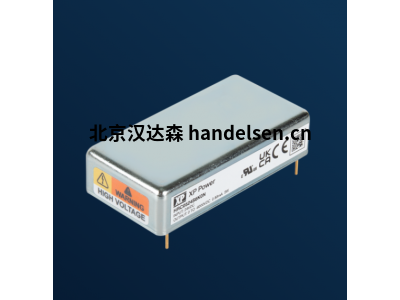

Q 系列 DC-DC高壓轉換器

Q 系列

0.5W 微型 DC-HVDC 轉換器，輸出范圍為 0 - 100VDC 至 0 - 10kVDC



Q 系列是一系列超小型、高可靠性的直流變流器，僅 0.125 立方英寸即可提供高達 5kV 的電壓，僅 0.614 立方英寸即可提供高達 10kV 的電壓。輸入電壓可以是+5V、+12V、+15V或+24V。輸出與輸入電壓成正比，從 <0.7V 輸入到最大輸入電壓呈線性，允許可調輸出電壓。輸出與負載相關。隔離允許輸出回波時偏置 <±500V，輸出功率為 0.5W。



無需外部元件或最小負載。變體包括雙輸出（中心抽頭）、一個單獨的控制引腳和一個外部屏蔽。這些元件尺寸的轉換器可在很寬的溫度范圍內工作，因此非常適合需要最小尺寸和重量的便攜式電池供電設備。



特征

→輸出電壓高達 10kVDC

→可逆、正極性或負極性

→雙輸出版本

→隔離輸出電壓與輸入電壓成正比

→輸入電壓 +5V， +12V & +24VDC

→低導通電壓：<0.7VDC

→極低的 I/O 泄漏電流

→低噪聲、準正弦波諧振器

→MTBF>3毫小時

→3年保修



典型應用；

•雪崩光電二極管

•光電倍增管

•壓電設備

•維持離子泵

•電泳

•點火器

•電容器充電



尺寸；

Q01 - Q50:

12.7 x 12.7 x 12.7mm (0.50" x 0.50" x 0.50")

Q60 - Q80:

21.6 x 21.6 x 21.6mm (0.85" x 0.85" x 0.85")



型號;

Q01-5

Q01-5C

Q01-12

Q01-24

Q015-5

Q015-12CTRS

Q02-5

Q02-5CS

Q02-5TR

Q02-12

Q02-12CTS

Q02-24

Q02CT-24R

Q025-5

Q025-5C

Q025-12

Q03-5

Q03-12

Q04-5

Q04-5RS

Q04-12

Q04CT-12

Q04-24

Q04-24TR
