zimmer平行夾持器GPP5003N-20-A 3000 萬次免維護循環

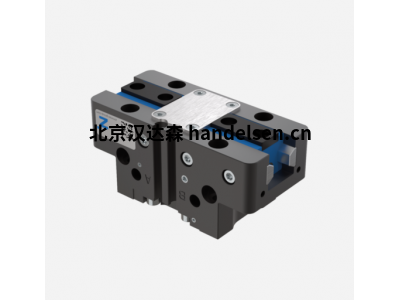

zimmer平行夾持器GPP5003N-20-A

鋼制直線導軌 –導向系統概念

鋼制/鋼制導軌代表著持久的精度、耐用性和較長的使用壽命，其維護間隔長達 3000 萬次抓取循環。

受益于這些功能，并提高機器的盈利能力和工藝可靠性。

防漏和防腐蝕 – 通用夾持器

適用于幾乎所有環境條件，具有高達 IP67 的密封導軌和標準腐蝕保護，您可以普遍使用這款?yuàn)A具。

因此，生產中的模型范圍會減少，同時相關的存儲和工藝成本也會降低。

鋁制直線導軌 – 替代方案

簡化為最重要的方面，鋼/鋁導軌變體與帶有 T 型槽行走導軌的類似夾持器相比，性能明顯更好，

并且與齒形導向系統的最佳原理相當。

特點

3000 萬次免維護循環（最大）

IP40防護等級

IP64防護等級

IP67防護等級

防腐蝕保護

磁場傳感器

電感式傳感器

吹掃空氣

耐高溫

長行程/彈簧閉合

高強度/彈簧閉合

長行程/彈簧開啟

高強度/彈簧開口

長行程

高強度

1500 萬次免維護循環（最大）

鋼制直線導軌

鋁制直線導軌

潔凈室認證

技術數據

單指行程 2.5 [毫米]

閉合夾持力 140 [N]

開口夾持力 150 [N]

閉館時間 0.01 [秒]

營業時間 0.01 [秒]

安裝的夾爪手指最大自重 0.12 [千克]

夾持器手指最大長度 65 [毫米]

重復精度 +/- 0.01 [毫米]

最小工作壓力 3 [bar]

最大工作壓力 8 [bar]

公稱工作壓力 6 [bar]

工作溫度 -10 ... +130 [°C]

每個循環的風量 2.1 [立方厘米]

符合 IEC 60529 標準 IP64防護等級

防腐蝕保護 是的

重量 0.081 [千克]

優勢

楔形鉤機構

支撐吸收高力和力矩 同步夾爪運動

夾爪

使用可拆卸定心套安裝的夾爪 通過內置潤滑槽終身潤滑

鋼制直線導軌

鋼制導軌中的鋼 允許使用極長的夾爪 也提供鋼/鋁型號

用于電感式接近開關的安裝塊

安裝

集成夾持力安全裝置

彈簧內置在氣缸腔中作為能量儲存裝置

驅動

雙作用氣動轉子氣缸

安裝和定位

或者，在多個側面進行定制安裝 氣動和電氣版本除高度外相同

磁場傳感器的傳感槽

安裝和定位

雙唇密封

IP64 和高達 IP67（帶吹掃空氣）的保護器版本 防止油脂被擠出，延長使用壽命

zimmer平行夾持器GPP5003N-20-A
