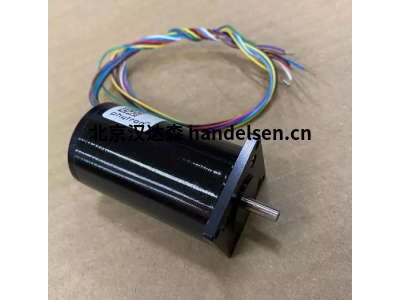

Phytron步進電機ZSS 57.200.2.5用于光學和測量技術

Phytron步進電機ZSS 57.200.2.5低共振運行

Phytron ZSS 步進電機 （19 - 56 mm） 精度高，運行平穩。ZSS 電機具有多達 102.400 個可接近的位置

（200 步電機，以 1/512 步長分辨率的微步進模式驅動和編碼器），為您的應用提供高精度定位功能。

基于其幾何形狀，ZSS系列具有平穩的低共振運行性能。受益于低噪聲產生、典型的平穩運行和由此產生的最佳結果，

特別是對于光學高精度應用。

技術細節

用于單極或雙極控制模式的兩相混合步進電機

保持扭矩為 3.8 至 700 mNm

尺寸 ZSS 19 至 56 mm

每種尺寸多達 3 種電機類型和 3 個標準繞組

標準步數/轉：200，步距角：1.8°

特殊步數取決于電機尺寸

防護模式：IP40

允許環境溫度：-30 °C 至 +80 °C

ZSS 57.200.2.5技術參數

電流 2.5A

電阻 0.8Ω

電感 2.4mH

電壓 70V

扭矩 700mNm

力矩 50mNm

重量 0.9kg

?

選項:帶編碼器的步進電機

安裝編碼器的步進電機ZSS 25至ZSS57特別適用于控制執行器或系統監控。

通過自由導線端部連接電機

帶10針連接器的扁平電纜編碼器連接

防護等級IP20

選件:帶電機制動器的步進電機

對于步進電機ZSS 32至ZSS57，可選擇安裝24V.c永磁電機制動器。

ZSS 32至43:KEB 01:功率8W/標稱扭矩0.4Nm;電氣連接:自由線端

ZSS52至57:KEB 02:功率10W/標稱扭矩1Nm;電氣連接:圓形連接器

選項:帶散熱片的步進電機

ZSS步進電機也可安裝散熱片。根據電機的安裝位置，可以選擇帶有徑向翅片(K1)或軸向翅片(K2)

的散熱器。

K1散熱器的使用增加了步進電機的散熱表面的約一個因素。3.9.采用K2散熱器，可增加約3.4倍

隨后可以安裝散熱器，優選由Phytron安裝。

型號

ZSS 19.200.0.6

ZSS 25.200.0.6

ZSS 32.200.1.2

ZSS 42.200.1.2

ZSS 57.200.2.5
