behlke帶固定式高壓開關HTS 40-06用于脈沖和放電應用

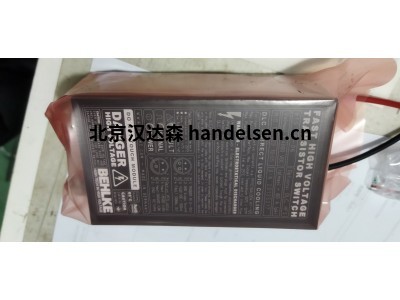

behlke帶固定式高壓開關HTS 40-06

特點

● 高性?xún)r(jià)比的高壓開關解決方案，實現簡單的脈沖和放電應用

● 非常 EMC耐受 性

● 絕對無噪聲 開/關狀態

● 低高頻控制功率

● 類型取決于時間 100 至 300 ns 可以選擇更改為任何其他值 從 25 ns 到 100 μs

產品代號

型號包含有關電壓、電流和導通行為的編碼信息。 一位數字代表電壓，單位為 kV，

最后一位數字在 破折號表示開啟行為（0 = 固定導通時間，1 = 可變 準時）。

破折號后面的數字表示電流（以安培為單位） x10 的 x10。特殊功能由第二個破折號后的字母編碼。

 例 HTS 40-06： HTS = 高壓晶體管開關，4 = 4 kV，0 = 固定導通時間，06 = 60 安培。

技術參數

最大電壓[kV] 4

峰值電流[A] 60

最大功率[MW] 0.24

抗阻[Ω] 3.4

導通時間[ns] 100

尺寸[mm3] 80 x 38 x 25

Behlke 開關的特點

經營電壓范圍:500V至200kV峰

電流從15 到16,000 安培

di/dt 5至32 kA/μs(取決于類型)

上升時間低至0.8ns(類型取決于)

傳播延遲時間短，抖動低連續工作頻率高達3MHz

爆裂頻率。高達 10MHz(取決于類型)

高達200 kVDC的安全電氣隔離

通過簡單的TTL信號(3-6V)輕松控制

有源輸入濾波器，具有出色的EMC性能

不短脈沖時的危險不穩定性

內部時鐘同步以實現低EMI

帶快速熱觸發器的安全電路

故障信號輸出和禁止輸入(TTL)

保證溫度范圍-40...70C

各種被動和主動冷卻選項

用于固定和可變導通時間的開關

半橋和全橋開關(推挽式)

高性?xún)r(jià)比放電開關

所有開關均可用于直流和交流

高度可靠-5年保修
