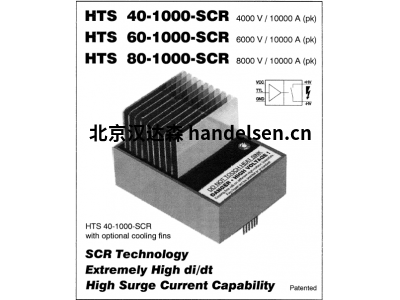

HVP高壓固態開關HTS 60-1000-SCR高峰值電流能力

高壓開關電流取決于時間，晶閘管/可控硅

與具有非常有限的 dv/dt 和 di/dt 功能的經典圓盤晶閘管開關相比，

快速晶閘管開關模塊由大量并聯和串聯的較小晶閘管芯片（多達 1000 個單個晶閘管芯片）組成，

因此 dv/dt 和 di/dt 值可以有效地拆分為單個晶閘管的非臨界值。

每個晶閘管都由其自身高度同步和隔離的柵極驅動器點火。

這允許非常短的柵極布線，并避免危險的熱點，例如經典晶閘管開關設計中已知的熱點。

設備

高峰值電流能力

高度擁堵容限

通過簡單的 TTL 觸發脈沖 （2-5 V） 輕松觸發

技術參數

最大電壓 （kV）6

峰值電流 （A）10000

峰值功率 （MW） 60

導通時間 （μs）35... ∞

外殼尺寸 （mm3 ） 122 x 64 x 31

說明

這些固態開關專為高壓高峰值電流開關應用而設計，例如壓電

驅動器、閃光燈驅動器、撬棒電路和浪涌發生器。這里描述的

開關模塊是在一種特殊類型的可控硅(硅控整流器)的基礎上

開發的，具有非常高的浪涌電流能力。每個開關模塊由大量的

這些可控硅串聯和并聯組成。非常快速和同步開啟的所有可控

硅的是由一個特殊的低阻抗驅動電路，它還提供了從控制輸入

電流隔離。內部電流路徑優化考慮雜散電感，允許導通

電流的變化率。與傳統的高壓開關如火花隙、電子管、氣體放

電管和機械開關相比，HTS-SCR系列晶閘管開關具有非常低的

抖動和穩定的開關特性，不受溫度和年齡的影響。平均無沒障

時間(平均沒故障工作時間)比傳統的高壓開關高出幾個數量

級。

設計

抗干擾控制電路提供信號調節、輔助電壓監控、頻率限制和溫度保護。在錯誤的操作條件下

，開關立即關閉并產生故障信號。一個特殊的同步輸入允

許多達50個開關模塊的并行互連，以增加單個模塊的導

通峰值電流。開關是由一個3到10伏的正向信號觸發的。

被觸發后的SCR開關保持在導通狀態，直到負載電流低于保持電流(典型的晶

閘管行為)。關斷過程需要電流換向、電流限制或電流旁路。

在大多數放電應用中，關斷過程可以簡單地通過保持能量存儲

電容器的充電電流低于開關的保持電流來執行。高于保持電流

的充電電流需要旁路開關，優選采用MOSFET技術。

HVP高壓固態開關HTS 60-1000-SCR
