bray 70-HAZ系列控制中心與電力中心分開電動執行機構

技術規格

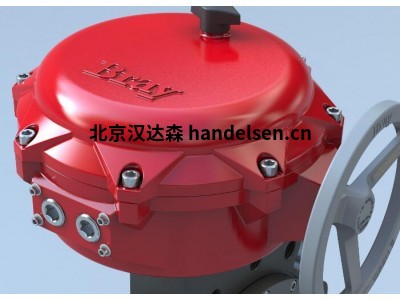

電動執行機構 - 70-HAZ系列

輸出扭矩

800至2,000 in-lb (90-226 Nm)

控制選項

IRB

電壓

120 VAC

動力源

120 VAC

防護等級

I級，1和2部分，C、D組

II級，1和2部分，E、F、G組

輸入信號

120 VAC

通信協議

無

安裝

ISO 5211

電機

120 VAC：單相、可逆、永久分相式電容器電機

溫度范圍

-20°F至150°F（-29°C至65°C）

開關選項

最高可達5 x SPDT

認證

危險場所（僅限120V）UL認證（美國和加拿大標準）

開關數量

標配2個，最多5個

閥門兼容性

直角回轉閥

Applications

危險場所

特點和優勢

特征

電力中心

博雷將70-HAZ系列設計成控制中心與電力中心完全分開。電力中心位于執行機構底座，由電機、齒輪組、電容器、輸出驅動和加熱器組成。每個組件均被設計成無需客戶檢修，因此這種設計保護了電力驅動系統。電力中心組件經過獨特配置，使70系列保持極低剖面。

自鎖輸出驅動總成

輸出驅動總成具有自鎖蝸桿和蝸輪傳動裝置，將閥門保持在所需位置，而無需電動/機械制動系統。蝸桿軸直接驅動蝸輪。

機械行程止動裝置

不銹鋼機械行程止動裝置可現場調整，以防止在使用手動超控時發生超程。行程止動裝置位于底座外面，易于調整而無需拆下蓋板。帶有O型圈閥桿填料的不銹鋼鎖緊螺母將行程止動裝置牢固地固定在適當位置。行程止動裝置通常在出廠時已設定，允許的行程為0° 和90°。

手動超控手輪總成

拉則為進行手動操作。

旋轉手輪將閥門置于適當位置。

推則為返回電力操作。

博雷手動超控系統可確保準確快速的手動操作，而無需使用其他工具或控制桿。當手輪在使用時，通過自動斷電開關切斷電機電源。在使用時，通過一個球形卡銷將手動超控軸保持在適當位置上。當將手輪推入以脫離超控狀態時，球形卡銷也將軸保持在適當位置上。驅動銷從蝸桿和分段式蝸輪輸出軸與手動超控軸進行嚙合和脫離。推拉手輪時，驅動銷與蝸桿軸順利嚙合。

電動執行機構

70-HAZ系列

輸出扭矩

800至2,000 in-lb (90-226 Nm)

電壓

120 VAC

防護等級

I級，1和2部分，C、D組

II級，1和2部分，E、F、G組
