END-Armaturen壓力控制閥ADF2D5111015用于關閉和切換

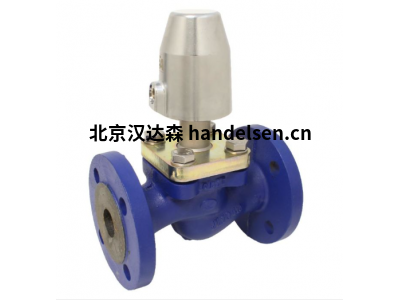

END-Armaturen壓力控制閥ADF2D5111015

壓力控制閥， DN15， SK50-ms.， GG/PTFE， PN16， 靜音至，帶介質。

規格

編號 ADF2D5111015

名稱 壓力控制閥， DN15， SK50-ms.， GG/PTFE， PN16， 靜音至，帶介質

重量 [kg] 3.325000

控制缸 黃銅

尺寸 DN15

外殼材料 GG-25

主軸密封材料 聚四氟乙烯

控制類型 常閉，與介質一起關閉

座墊片 聚四氟乙烯

連接方式 DIN法蘭

端口尺寸 15

工作壓力 [bar] 0

工作壓力可達 [bar] 16

外殼測試壓力 PT [bar] 24

環境溫度 [°C] -10

環境溫度高達 [°C] +60

介質溫度 [°C] -10

介質溫度高達 [°C] +180

外殼設計 2部分

壓力控制閥的功能

壓力控制（外部控制）閥用于關閉和切換（打開/關閉）管道系統或工業設備中的介質。

外部控制閥門使用壓縮空氣（或其他中性氣體或液體）打開 （NC） 或關閉 （NO）。

為此，控制介質通過外部先導閥送入控制缸。

特性和規格

所使用的材料必須耐受介質。此外，必須為介質選擇正確的控制類型（使用介質/對介質）。

在水和“帶介質”控制類型的情況下，管道系統中可能會出現壓力波動。

因此，我們建議僅對氣體介質使用“用介質關閉”的控制類型。流體壓力必須在制造商規定的壓力范圍內，

否則閥門將無法切換或被介質壓力打開。

壓力控制閥的控制類型

必須根據使用條件和介質選擇正確的控制類型（使用介質/對介質）。

在水和“帶介質”控制類型的情況下，管道系統中可能會發生壓力波動，因此在這種情況下，

我們建議僅對氣體介質“用介質關閉”。流體壓力必須在制造商規定的壓力范圍內，

否則閥門將無法切換或被介質壓力打開。

靜止關閉，隨介質流關閉

休止關閉，逆介質流關閉

靜止打開，逆介質流關閉
