INOXPA射頻柔性葉輪泵RF-20/50雙平面驅動用于乳制品、食用油

射頻泵是一種柔性葉輪泵。由于設計，這些泵是可逆的，自吸式的，可以從最大 5 米的高度吸入。

這種類型的泵設計用于泵送低粘度和高粘度的產品以及含有顆?；驓怏w的產品。

主要應用是乳制品、食用油、葡萄酒和飲料的輸送。

工作原理

由于泵殼的偏心形狀，在吸入側產生真空，擴大了葉片之間的體積，從而導致產品吸入。

轉子旋轉，產品從吸入側輸送到輸送側。由于泵殼的偏心形狀，在排放側，葉片彎曲，

減小了它們之間的體積并導致產品排放。

設計和特點

裸軸或緊耦合結構。

可逆和自吸泵。

機加工熔模鑄造套管。

葉輪的雙平面驅動。

外部單機械密封。

易于維護。

材料

與產品接觸的鋼制部件 不銹鋼 AISI 316L （1.4404） 其他鋼制零件 不銹鋼 AISI 304 （1.4301）

 燈籠和軸承支架 GG-22

葉輪 CR（氯丁橡膠）

與產品接觸的墊片 丁腈橡膠

機械密封：

旋轉部碳 （C）

固定部分陶瓷 （Cer）

墊片 NBR

表面光潔度：

內部光亮拋光 Ra<0.8 μm

外部啞光

連接：

DIN 11851

CLAMP

SMS

操作極限

最大流量 28 m³/h

最大工作壓力 2 - 4 bar

溫度范圍(三元乙丙橡膠)  +80°C

最大速度 1450 rpm

型號

RF-02/20

RF-05/25

RF-10/40

RF-20/50

RF-30/65

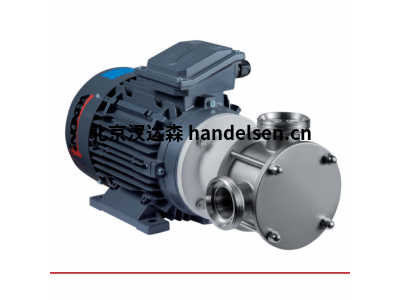

INOXPA射頻柔性葉輪泵RF-20/50
