bray 19/19L系列節流開關應用旋轉控制閥分段式球閥

技術規格

分段式球閥 - 19/19L系列

尺寸范圍

NPS 1至16 / DN 25至400

閥體材料

不銹鋼（CF8M）、碳鋼（WCB）、316L

可按要求提供其他材質

溫度范圍

-50°F至+500°F（-46°C至+260°C）

閥桿材料

17-4PH、Nitronic 50（XM-19）、超級雙相鋼、SMO 254不銹鋼

最大許用操作壓力

ASME150、300、600級

EN 1092 PN 10、16、25、40

閥座材料

襯膠閥座：（316）內嵌Tek-Fil®不銹鋼（S19）

金屬閥座：（316）司太立合金硬面不銹鋼（S19和S19L）

固體碳化鎢（S19L）

密封等級

金屬閥座：IEC 60534-4 /ANSI/ FCI 70-2 IV級

軟閥座：IEC 60534-4 / ANSI / FCI 70-2 VI級

球體材質

S19：CF8M硬鍍鉻不銹鋼（CF8M）

S19L：采用專用硬面涂層的CF8M。

閥體類型

一體式

設計標準

ASME B16.34

測試標準

殼體測試 - API 598

閥座泄漏 - ANSI FCI 70-2

端口

縮徑：90°（標準）、60°、30°，可提供定制球段特型輪廓

認證

CRN，ISO 15848，PED，PED(S)R，TR CU，TSG，UA.TR.089

端部連接

法蘭式、無法蘭（對夾）

結構長度

法蘭式：ANSI/ISA 75.08.02 / ASME B16.10

無法蘭式：博雷內部標準

應用

用于以下行業的開/關和控制應用：紙漿和造紙、糖和乙醇生產、采礦、石油和天然氣、電力、煉油、化工、食品和飲料、暖通空調，以及其他高耐磨漿料應用。

特點和優勢

博雷的19系列作為設計用于節流和開關應用的多用途高性能旋轉控制閥，集刀閘閥的剪切作用、截止閥的控制特性和球閥的密封性能于一體。19系列分段式閥門是一款經濟實惠的產品，采用具有高量程和高流通能力的獨特閥瓣設計，以提供優異的控制閥性能。此外，19系列分段式球閥還為開關應用提供出色的密封性能，彈性閥座式可提供VI級密封性能，金屬閥座式閥內件則可提供IV級密封性能。

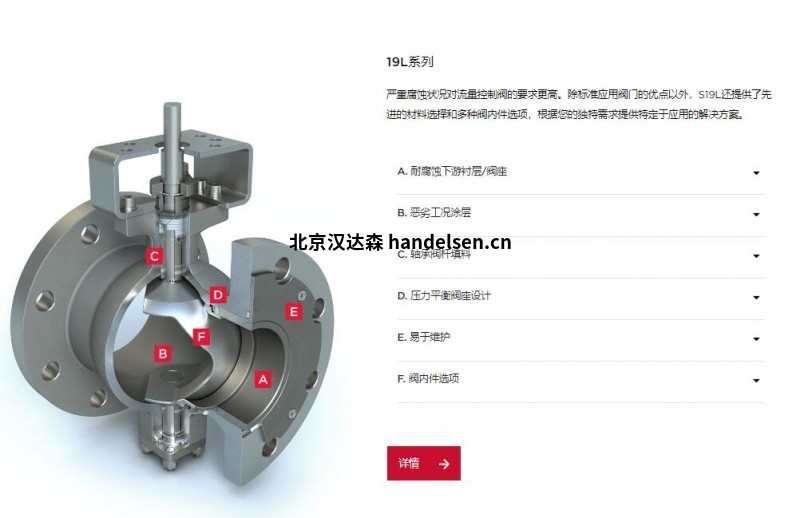

博雷19L系列分段式控制球閥將標準19系列的多功能設計與先進的閥內件相結合，用于經常會導致傳統閥門腐蝕問題的高磨蝕性漿料和惡劣工況應用。博雷將其專有的先進涂層技術應用于閥門的內部組件，相比整個行業內其他常用的涂層技術，提供了更高的硬度和粘合強度。19和19L系列分段式閥門可提供多種閥內件配置，適用于各式各樣的行業，包括：

紙漿和造紙

制糖和乙醇

精煉過程控制

發電廠

Hydromet泵隔離

過程控制

食品和飲料

暖通空調

溶劑萃取

采礦

水和廢水處理

石油和天然氣

化工

氣體收集現場

分段式球閥

19/19L系列

尺寸范圍

NPS 1至16 / DN 25至400

溫度范圍

-50°F至+500°F（-46°C至+260°C）

最大許用操作壓力

ASME150、300、600級

EN 1092 PN 10、16、25、40
