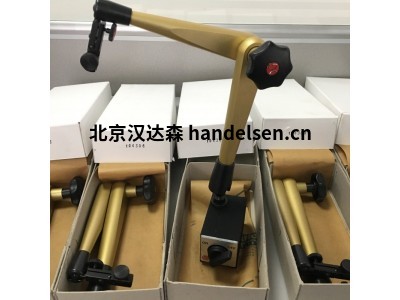

HG液壓磁性表座105302用于模具制造夾持千分表

HG液壓磁性表座105302

概述

HG磁性表座105302機械測量支架用于模具制造夾持千分表

技術參數

鎖模力產生:機械

物料:陽極氧化鋁拋光易切削鋼

塑料星形旋鈕

球關節臂:M6內螺紋

球關節腳:M8外螺紋

保持力:6KG

保持電源安全相關應用：5KG

L1：123mm

L2：157mm

測量半徑：280mm

標準磁塊(LxBxH)：60*50*55mm

粘合力標準磁鐵:800 N Topfmagnet

測量臺：直徑8mmH7和燕尾

根據下面配件，可以確認產品貨號

訂貨號：

105300三腳架

105301 三腳架+測量喙，微調

105302 三腳架磁鐵+測量喙，微調

工作原理

液壓原理：HG液壓磁性表座內部有一個密閉的腔室，可以通過外部的液壓管路來控制腔室內的液體壓力。

當液壓系統施加壓力時，液體會充滿腔室并向外擴張，從而使表座內部的夾緊部件（如活塞）移動。

磁性原理：HG液壓磁性表座的夾緊部件上安裝有一些強磁鐵，可以吸附鐵性工件。當液壓系統施加壓力，

夾緊部件移動到工件上方時，強磁鐵會吸附住工件并固定在表座上。

維護

德國HG液壓磁性表座，液壓油少了，鎖不緊怎么解決？

德國hg（Hörger & Gässler）液壓磁性表座支架的每一個金屬部分都是在我們自己的制造中精心生產和控制的。

每個HG液壓磁性表座在發貨前都經過了幾個嚴格的質量控制步騙驟。

然而，如果您的液壓支架在一段時間后失去了夾緊力，請?jiān)囋囈韵抡f明：

HG液壓磁性表座不裝配步驟工具需要擰下螺絲，并從支架中間的肘關節上拆卸下來，直到你能看到平面為止

1、HG液壓磁性表座  活塞#7mm從插座下面伸出來。如果有平扳手，必要時使用平扳手?jǐn)Q下支架的磁性底座。

將支架放置在易于清潔的平面上，活塞向上傾斜。

2、如有必要，將小鉗拔出平活塞7mm，必要時不損壞四環或活塞小鉗

3、在看臺的兩端，你會發現球或球頭針。把它們用力推到支架上，直到油油溢出來

支架中間的插座。也許我們也會看到一些氣泡。

4、HG液壓磁性表座，使用油罐，填充中等粘度的液壓油。HLPD-32)插入支架中間的插座，直到中間的液壓油溢出。

5、HG液壓磁性表座，將(新的)#7mm的平活塞用力推入插座。請小心行動，不要損壞密封圈。小心要避免空氣被吹進去

6、HG液壓磁性表座，把星星把手?jǐn)Q回支架上，試著夾住它。

HG液壓磁性表座105302
