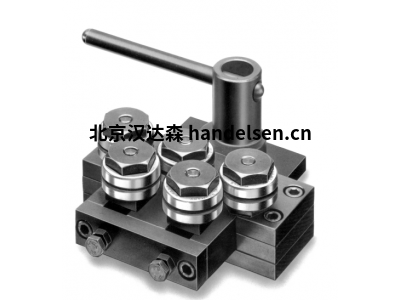

witels矯直機ER 5-11.0適用于小線徑用于導絲、膠帶、管道領域

WITELS-ALBERT公司簡介

轉子和滾子矯直機有 20 多種不同類型的產品，適用于厚度從 0.03 mm 到 120 mm 不等的工藝材料。

該設備的矯直輥設計用于加工材料的速度高達70 m/s，矯直力可達300 kN。對于導絲、膠帶、管道、電纜和繩索，

可推薦使用導向間隙達 300 mm 的滾柱導軌。通過高性能驅動裝置，在嚴格的公差范圍內實現工藝材料的恒定或

間歇輸送。

WITELS-ALBERT經營范圍

矯直機、死料斗、螺旋矯直機、管材矯直機、繩索矯直機、整形機、帶材矯直機、精密矯直機、雙矯直機、

轉子矯直機、微型矯直機、盒式矯直機、半自動、矯直機、矯直輥、矯直輥、導輥、導輥、導軌、導軌、校準裝置、

圓角機、運輸輥、喂料機、精加工單元、瓶坯設備、瓶坯頭、剝離器、長度測量設備、配件、折彎?rùn)C(jī)、矯直機、拋光。

ER PO 系列矯直機，適用于小線徑 0.5-0.8 mm

這些矯直機的設計都使用新的PO頭桿和新的主軸設計，用于槽螺母或矯直輥的定義和可重復的調整。

新的設計原理具有許多優點。這意味著每個設備需要的單個零件更少，調節主軸不會因銷孔而減弱，

并且在矯直機組裝過程中節省了時間。對于矯直輥的日常調整，這意味著節省時間和矯直機的堅固性達到了全新的程度，

尤其是在調節主軸操作不正確的情況下。

設計參數

帶快速釋放緊固件的矯直器

角色數：5

尺寸： 9.0 - 11.0 mm

型號

ER 5 - 0,3

ER 5 - 0,5

ER 5 - 0,8

ER 5 -1,5

ER 5 - 3,0

ER 5 - 5,0

ER 5 - 7,0

ER 5 - 9,0

ER 5-11,0

ER 5-15,0

RK HM系列耐磨滾子橫梁

WITELS-ALBERT GmbH 著名的 RK 20 和 RK 30 滾子交叉使用耐磨材料 1.2436。每個軋輥也經過硬化，

標稱硬度為 63 HRC。然而，惡劣的環境條件和線材表面以及越來越高的工藝材料速度會導致磨損，

降低成本的角度來看，必須盡可能避免磨損。使用可硬化高達 68 HRC 的替代材料是個好主意。

然而，缺點是這些材料的成本，這只能在有限的程度上降低成本。

當然，也可以考慮陶瓷和碳化鎢，但這些材料的價格要高得多。

從我們的角度來看，這些材料并不代表經濟高效地生產用于滾子交叉的實心滾子體的解決方案。

如何才能延長使用壽命？

這是通過設計一種設計來實現的，該設計使用特殊幾何形狀的優質材料，

例如碳化鎢，這種材料可以廉價生產，并且成本也相應低廉。

RK HM系列新開發的滾子交叉的滾子設計使用由碳化鎢制成的桿，這些桿布置在輥圓周上。

鋼筋由旋轉對稱的結構元件支撐，該元件還容納了導輥和軸銷的軸承。

由于各個棒材之間存在間隙，工藝材料的自動比例除垢效果導致線材的導向。

但是，如果與導線接觸區域的碳化鎢棒在某個時候磨損，則不需要更換。繞縱軸旋轉 90° 即可顯著延長使用壽命。

作為維護的一部分，可以快速輕松地進行拆卸和組裝。

witels矯直機ER 5-11.0適用于小線徑
