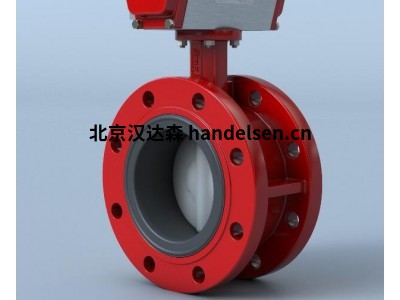

bray 3A/3AH系列彈性座式蝶閥采用雙法蘭設計國際兼容

規格

彈性座蝶閥 - 3A/3AH 系列

尺寸范圍

NPS 2 至 20 / DN 50 至 500

閥體材料

鑄鐵、球墨鑄鐵、碳鋼

溫度范圍

-29°C 至 204°C (-20°F 至 400°F)

閥桿材料

不銹鋼、蒙乃爾 K500

最大允許工作壓力

3A 系列：12 巴 （175 磅 / 平方英寸）

3AH 系列：16 巴 （250 磅 / 平方英寸）

閥座材料

粘合三元乙丙橡膠、粘合 BUNA-N、粘合 FKM

關斷等級

雙向氣泡密封

圓盤材料

尼龍 11 涂層球墨鑄鐵、鋁青銅、不銹鋼

閥體樣式

雙法蘭

法蘭鉆孔

ASME B16.1 Class 125、ASME B16.5 Class 150、EN 1092 PN 10、16

測試標準

MSS SP-61、API 598、EN 12266-1

認證

ABS、ATEX、必維國際檢驗集團、中國船級社 (CCS)、DNV、PED、PE(S)R、SIL

面對面

API 609 B 類短板、EN 558 13 系列

應用

廢水、海水、水、其他液體和氣體

特點和優點

Bray 的 3A/3AH 系列彈性座式蝶閥采用雙法蘭設計，非常適合死端服務。國際兼容性是 Bray 模塊化閥門產品系列的主要設計優勢。

同一閥門兼容大多數世界法蘭標準 - ASME Class 125/150、BS 10 表 D 和 E、BS 4504 NP 10/16、AS 2129 和 JIS10。此外，3A 和 3AH 系列閥門的設計符合 ISO 5752 表 2（EN558 表 13）面對面法蘭和 ISO 5211 執行器安裝法蘭的要求，從而使一種閥門設計可用于全球多個市場。

A. 閥桿

精密的雙 "D "型圓盤與閥桿連接可驅動圓盤，無需螺釘或銷釘。

B. 閥座

布雷的粘合閥座設計可降低扭矩，并將流動介質與閥體完全隔離。閥座還具有模制 O 形圈，無需使用法蘭墊片。

C. 閥桿固定組件

閥桿通過一個獨特的不銹鋼 Spirolox® 扣環、一個止推墊圈和兩個 C 形環固定在閥體中。使用標準手動工具即可輕松取下鎖緊環。閥桿固定組件可防止在現場維修時意外拆卸閥桿。

D. 閥桿襯套

非腐蝕性重型乙縮醛襯套可吸收推桿側推力。

E. 閥桿密封件

雙 "U "杯密封設計可自動調節，提供雙向密封，防止外部物質進入閥桿孔。

F. 擴展管頸

加長的管頸長度可容納 2 英寸（50 毫米）的管道隔熱材料，并便于安裝執行器。

G. 主要和次要密封件

這些密封件可防止管路介質接觸閥桿或閥體。主要密封是通過模制閥座平面與盤轂間的過盈配合實現的。二次密封是由于閥桿直徑大于閥座閥桿孔的直徑。

H. 圓盤

經過球形加工和手工拋光，可提供氣泡密封關斷、最小扭矩和更長的閥座壽命。

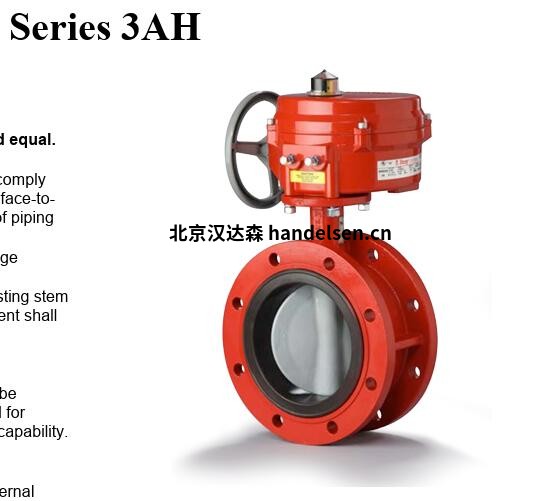

彈性座蝶閥

系列 3A/3AH

尺寸范圍

NPS 2 至 20 / DN 50 至 500

溫度范圍

-29°C 至 204°C (-20°F 至 400°F)

最大允許工作壓力

3A 系列：12 巴（175 磅 / 平方英寸）

3AH 系列：16 巴（250 磅/平方英寸）
