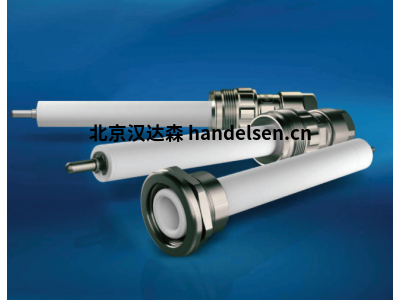

GES單針高壓連接器SB110 10 kVDC用于非常高的電壓和大電流

GES單針高壓連接器SB110 10 kVDC

特性

工作電壓：10 - 100 kV DC

測試電壓：15 - 150 kV DC

額定電流：30 - 80 A

引腳數：1

端接方式：焊接或螺絲

線徑：AWG 14

防護等級：IP 50

可燃性：UL94 V-0或HB

好處

適用于非常高的電壓和大電流

提供油密插座

堅固的外殼

優質絕緣材料

高達 100 tsd 的高品質觸點。插拔次數

技術參數

外殼

鎖定系統 螺紋接頭

安裝類型（面板安裝連接器） 圓形法蘭

外殼材料黃銅 (CuZn)

表面鍍鎳 (Ni)

防護等級（配對連接器）IP67

工作溫度 -30°C 至 +80°C

觸點 2.5 mm（連接器類型 SB1x0）

端接方式 焊接（公觸點），焊接/螺釘（母觸點）

額定電流 30 A

最大工作電流 40 A

脈沖電流 3000 A

接觸電阻 300 µ?

觸點直徑 2.5 毫米 [.173 英寸］

觸點直徑 AWG 14 / 2.5 mm²

觸點材料黃銅 (CuZn)

觸點鍍銀 (Ag)

插入/拔出力 5.5 N / 4.0 N

絕緣周期 100000

額定溫度 +120°C

觸點 5 毫米（連接器類型 SB1x5）

端接方式 焊接（公觸點），焊接/螺釘（母觸點）

額定電流 80 A

最大工作電流 110 A

脈沖電流 10000 A

觸點電阻 150 µ?

觸點直徑 5 毫米 [.197 英寸］

最大導線尺寸 AWG 8 / 10 mm²

觸點材料 黃銅 (CuZn)

觸點鍍銀 (Ag)

插入/拔出力 15 N / 10 N

插配周期 100000

額定溫度 +120°C

GES SB110電氣值

工作電壓 (DC) 10 kV

測試電壓（直流） 15 kV

額定電流 30 A

最大工作電流 40 A

脈沖電流 3000 A

GES SB110 特性

觸點尺寸 2.5 毫米 [.173 英寸］

絕緣材料 PTFE

安裝類型 插座圓形法蘭

觸點鍍銀 (Ag)

GES單針高壓連接器SB110 10 kVDC
