bray Acris系列24/25全PFA帶襯蝶閥適用于高要求腐蝕性

技術規格

PFA襯氟蝶閥 - Acris®系列24/25

尺寸范圍

NPS 2至24 | DN 50至600

溫度范圍

-20°F至320°F | -29°C至160°C

最大許用操作壓力

NPS 2至6：高達232 psi | DN 50至150：高達16 bar

NPS 8至24：高達150 psi | DN 200至600：高達10 bar

密封等級

零泄漏

閥體類型

2件 | 對夾，支耳

認證

SIL 3，ISO 15848-1

閥體材料

球墨鑄鐵

襯里材料

PFA

閥板/閥桿材料

NPS 2至12（DN 50至300）：17-4不銹鋼外包覆PFA

NPS 14至24（DN 350至600）：17-4不銹鋼閥桿/高強度鋼質閥板外包覆PFA

閥座增能器材料

硅橡膠 | Viton™

設計標準

MSS SP-155 | MSS SP-67

測試標準

API 598 | ISO 5208

結構長度

API 609 | ISO 5752 | EN 558系列20

法蘭鉆孔

ASME B16.5 CL150 | ASME B16.1 CL125 | PN10，16 | JIS 10K

應用

化工和石化，氯堿，離子交換樹脂系統，反滲透凈水補水系統，半導體制造，超過濾，超純管道系統，紫外線消毒系統，真空系統，廢水處理系統

介質

鹽水，溴，苛性堿，濕法/干法氯氣，鹽酸，有機溶劑，磷肥，強氧化劑，硫酸，超純水，粘性液體

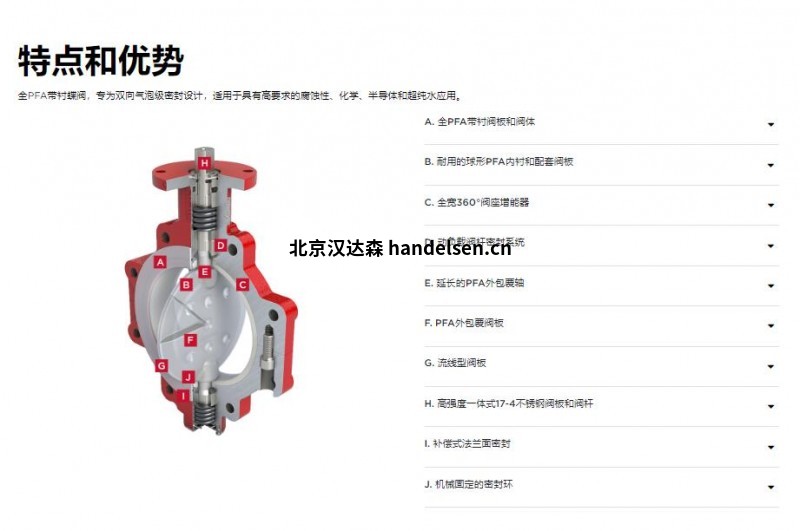

特點和優勢

全PFA帶襯蝶閥，專為雙向氣泡級密封設計，適用于具有高要求的腐蝕性、化學、半導體和超純水應用。

A. 全PFA帶襯閥板和閥體

專有的復合材料具有無與倫比的抗腐蝕、抗?jié)B透和抗微生物污染能力，可實現最大的純度和可靠性，并且具有最小的維護需求。

B. 耐用的球形PFA內襯和配套閥板

接口形成緊密的雙向密封。

C. 全寬360°閥座增能器

確保密封均勻。

D. 動負載閥桿密封系統

可自行調節，以消除泄漏通道，減少揮發性物質的逸散性排放，實現長期免維護運行。（標準密封系統符合ISO 15848-1低逸散性排放要求。）

E. 延長的PFA外包覆軸

增強閥桿密封，消除泄漏通道，并使閥桿免受腐蝕介質的侵蝕。

F. PFA外包覆閥板

PFA樹脂與基體金屬機械粘結，實現真空性能。

G. 流線型閥板

專為實現最大流量而設計。

H. 高強度一體式17-4不銹鋼閥板和閥桿

標準配置，提高可靠性。

I. 補償式法蘭面密封

在閥門和法蘭之間維持適當?shù)拿芊狻?/font>

J. 機械固定的密封環

寬闊的彈性閥座增能器固定在機加工閥體凹槽中，可在完全工作壓力下進行管線終端維護。

PFA襯氟蝶閥

Acris®系列24/25

尺寸范圍

NPS 2至24 | DN 50至600

溫度范圍

-20°F至320°F | -29°C至160°C

最大許用操作壓力

NPS 2至6：高達232 psi | DN 50至150：高達16 bar

NPS 8至24：高達150 psi | DN 200至600：高達10 bar

閥體類型

2件 | 對夾，支耳
