aplisens CTSW1 CTSW2潤濕件材料15HM溫度計傳感器類型ATEX認證

溫度計類型 CT SW1、CT SW2

技術數據

1.測量范圍：Pt:-50...500°C（10H2M），15HMJ/K:0...570°C（10H2M）；-40...540°C（15HM）2.最大壓力負荷：見表 3（第 X/17 頁）3.潤濕部件材料：15HM.20H2M

4.標準浸入深度 L:100,140,200,[mm](*)5.焊接連接尺寸：

CT SW1

∅=18h7

CT SW2

∅=24h7

保護管

傳感器類型

CT SW1

CT SW2

直徑 [mm］

18h7

24h7

ATEX 認證

長 [mm]

100140200

140

200

長 [mm]

35汘

88

6565

M1 Exia lI 1/2 G Ex ia lC T6I 1D Ex iaD 20 T75*C

測量插入件

直徑[毫米］

訂購代碼

SW1

Exia

140

GIX-22-2

0+300°C

其他**

15HM

設置范圍

材料

變送器類型 (**) 或不帶

保護套 (*)

KZ 端子底座TR 傳感器準備用于安裝其他變送器

熱電偶連接類型：無或 O.P,Z傳感器連接類型：2、3、4 線制，熱電偶無測量元件等級：AA.A.B 或 1.2測量元件類型：Pt、2xPt 或 J、2xJ、K、2xK

美式或非美式焊接插座

Einbaulänge:L=100,140.200 mm(")

I 組 I (lM1)(***)ll 組 ll (1/2G 和 1D)

-有無防爆證書

熱電偶套管類型：SW1.SW2

 更多信息

 1. 類型

 2.(*)

 測量插件

 : W2.

 其他型號請咨詢

 3.(**) 型號 T 溫度

 變送器：AT-2、LI-24G、GI-22-2、ATX-2、GIX-22-2 或其他。

 4.(***) I 組溫度傳感器配有不銹鋼外殼。

 5.(****) 根據變送器數據表的其他所需參數。

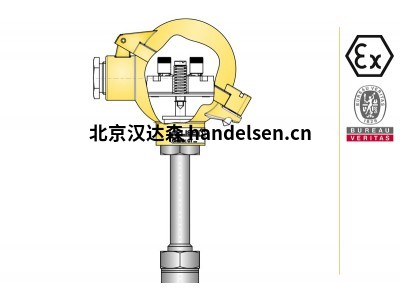

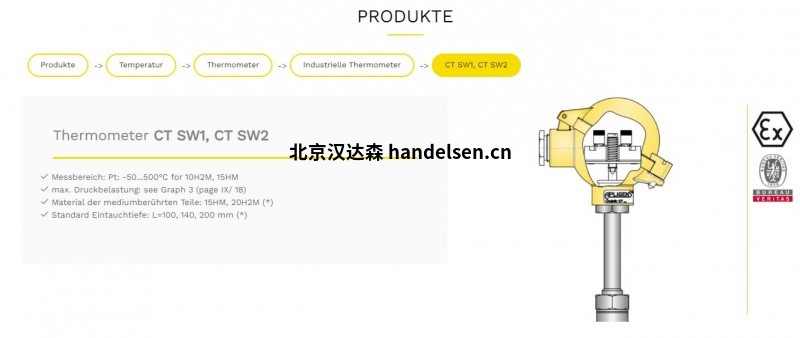

溫度計 CT SW1、CT SW2

 測量范圍：Pt：-50...500°C（適用于 10H2M、15HM

 最大壓力負荷： 見圖表 3 (頁碼 IX/ 18)

 潤濕件材料：15HM、20H2M (*)

 標準浸入深度： L=100, 140, 200 mm (*)
