Schubert & Salzer滑動閘閥8020-GS1開關性能高

Schubert滑動閘閥8020-GS1實現數百萬次開關

Schubert & Salzer滑動閘閥

規則可以如此簡單......40 多年前，Schubert & Salzer Control Systems 在控制閥領域開辟了新天地：

我們開發了滑式澆口控制閥，這是一種緊湊、輕便且高精度的閥門。它的工作原理已經激發了萊昂納多·達·芬奇的靈感。

時至今日，它仍滿足對控制閥的最高要求。

滑動閘閥類別

隔膜驅動

活塞驅動

電機驅動

減壓閥

手動驅動

調整面板

滑閘閥的設計原理

滑動閘閥的特點是功能單元的特殊節流閥，該閥門僅由兩個相互滑動并相互密封的開槽盤組成。

一個密封墊圈垂直于殼體內的流動方向固定，具有一定數量的橫向槽。

具有相同槽布置的第二個旋轉對齊的圓盤垂直于其移動，從而改變流動橫截面。施加的壓差將活動圓盤壓在固定圓盤上。

滑動閘閥的優點

驅動力小、設計緊湊、重量輕

使用壽命長，磨損小，運行成本低

高動態精確控制

開關性能高，開關時間極短

KVS值高，易于更換

低噪音和抗氣蝕

高密封性，低泄漏，得益于功能原理

組裝簡單，組裝維修方便

降低能耗，降低絕緣損耗

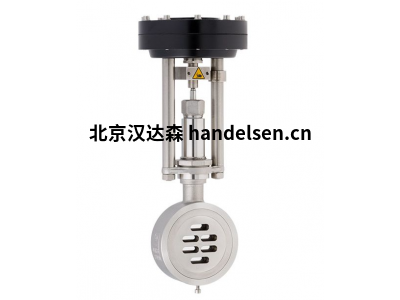

Schubert & Salzer隔膜驅動滑動閘閥

低摩擦和加強膜片驅動器以其高控制質量和長使用壽命給人留下深刻印象。

堅固耐用的扁平隔膜在很寬的范圍內具有機械和熱彈性，可實現數百萬次開關變化。

技術參數

大?。篋N15 - DN150

公稱壓力：PN 10/40型

材料：不銹鋼 1.4408，碳鋼 1.0619

溫度：介質溫度：-60 °C 至 350 °C

連接 中間法蘭設計

型號

8020

8021

8023

8024

8026

8028

8621

Schubert滑動閘閥8020-GS1實現數百萬次開關
