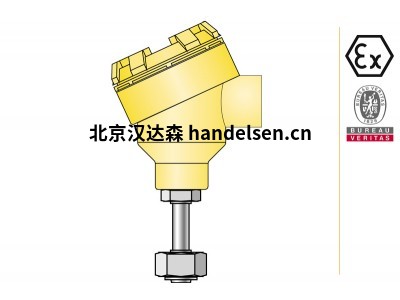

aplisens APT AL帶防爆證書法蘭溫度計CTAL溫度變送器

CT AL 型溫度計

 APT AL 型溫度變送器

 帶防爆證書

技術數據

 測量范圍

 Pt: -196...550°C

 J/K: -200...550°C

 與介質接觸部件的材料

 304ss 或 316Lss（其他材料可根據要求提供）

 工藝連接

 M20x1.5, G1/2", 1/2 "NPT, 符合 DIN 或 ANSI 標準的法蘭

 (可根據要求提供其他產品）

 測量插件直徑

 Æ 6mm, Æ 8mm

 最小浸入深度

 90mm 6.

 電氣連接

 螺紋 M20x1.5 或 1/2 "NPT

訂購代碼

CT-AL

APT-AL

GN

GN

250

250

100

100

G112"

G1/2"

Pt100

Pt100

AT-2

0+100°C

設定范圍發射器類型：AT-2,ATX-2.G122-2.GIX-22-2（詳細規格：第 X 章）

測量范圍：AA, A.B測量元件類型：Pt,2xPt 或 J,2xJ,K,2xK連接方式：螺紋（M20x1.5: G1/2,1/2 "NPT）或法蘭（根據 DIN 或 ANSI 標準）

頸管長度：S [mm

安裝長度：L,Lo [mm]

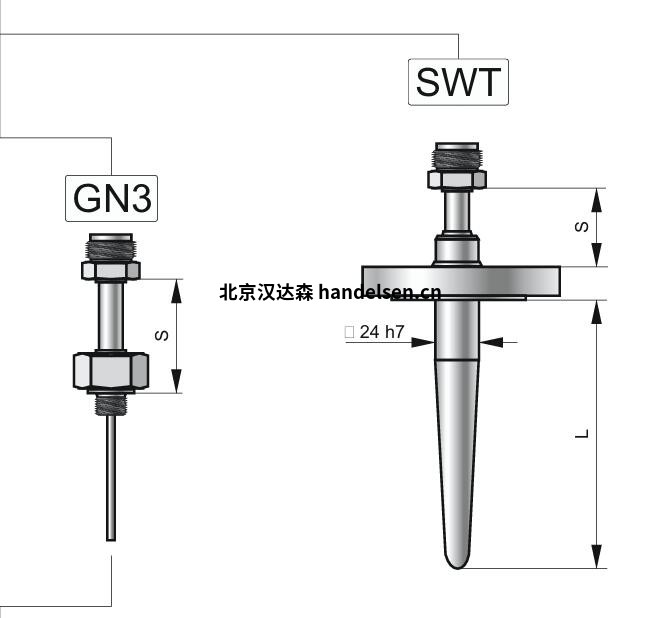

熱電偶套管：0G2.9,0G2.11,0G215,T1,$W2,$W2T（僅適用于 GB3 和 GN3 版本）版本：GB, GN, GB3, GN3, T, PG, SW, SWT；GB3 和 GN3 版本僅帶附加熱電偶套管溫度傳感器：CT-AL溫度變送器。APT-AL

類型 D [mm] L, Lo [mm] 可用材料

工藝連接

PG Ø9、Ø12、Ø11（根據要求） 1.4301 (304) -

GB Ø9 100, 160, 250, 400 1.4301 (304) M20x1.5, G1/2 英寸

GN Ø9, Ø12 100, 160, 250, 400 1.4301 (304) M20x1.5, G1/2" - SW

SW

Ø24h7

100, 140, 200 1.7335 (15HM)、

1.7380 (10H2M)、

1.4404 (316L) - SW2 140, 200

SWT; SW2T Ø24h7

100, 140, 200 1.7335 (15hm)、

1.7380 (10H2M)、

1.4404 (316L)

法蘭符合

DIN 和 ANSI 140, 200

OG2.9 Ø9

根據要求 1.4404 (316L)

G1/2"、G3/4"、G1

1/2 "npt,3/4 "npt

M18x1.5,M20x1.5

M24x1.5，M27x2

OG2.11 Ø11

OG2.15 Ø15

T Ø11

根據要求

1.7335 (15HM)、

1.7380 (10H2M)、

1.4404 (316L)

法蘭符合

DIN 和 ANSI" T1

 濕部件材料：304ss 或 316Lss（其他材料可根據要求提供）

 工藝連接：M20 x 1.5、G1/2"、1" NPT、符合 DIN 或 ANSI 標準的法蘭（其他工藝連接可根據要求提供）

 測量插片直徑：6 毫米、8 毫米

 最小浸入深度：90 毫米

 電氣輸入：M20 x 1.5 或 1" NPT 螺紋
