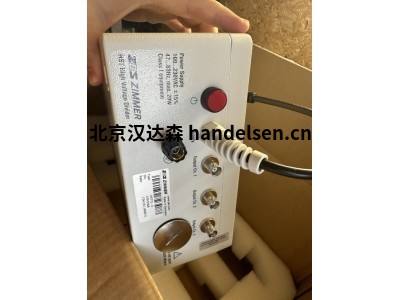

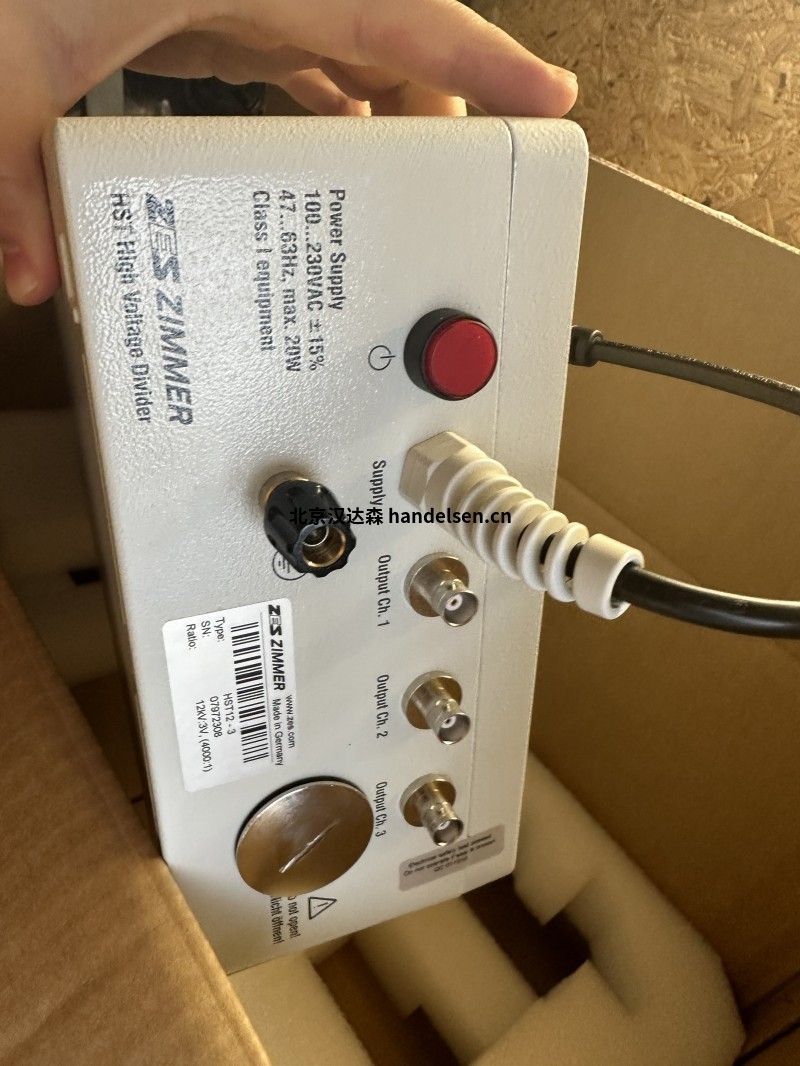

Zimmer高壓分壓器HTS12-3用于照明通道系統
HST3、-6、-9、-12 系列的正常使用需要連接到高電壓。為了滿足安全要求，務必在所有情況下將
HST3、-6、-9、-12 的外殼接地，以確保安全性和功能性！使用足夠的截面積的接地導體以匹配可能的
短路電流！
• 只有在使用外部高壓高破壞容量保險絲的情況下，才能連接到超過1000 V的電壓！
• 為防止局部放電，HST 的未屏蔽高壓線之間，與其他導電部件以及地之間必須保持至少25 mm
（HST3 和 HST6）和50 mm（HST9 和 HST12）的距離
HST 系列的寬帶精密高壓分壓器擴展了ZES ZIMMER精密功率計LMG在額定電壓超過1000 V時
的電壓測量范圍。高壓輸入配備了附加到相對地測量的2米導線。用戶可以調整開放的導線。
HST3（或 HST6、-9、-12）通過1000（或 2000 / 3000 / 4000）的倍數，以非常高的精度分隔直
流、交流或任何畸變電壓。分隔的電壓可在緩沖的低阻抗BNC輸出上獲得。為避免噪聲干擾，
建議使用屏蔽電纜連接到LMG的測量輸入。
HST可提供單通道、雙通道或三通道版本，以適應特定的測量任務。
單相HST用于單端系統（例如照明、等離子體生成、感應加熱、超聲波應用）。線對線電壓可通
過通道輸出信號的差異進行測量。對于浮動（差分）電壓測量，最適合使用兩相HST。
HST已設計用于氣體放電燈的測量，以高精度測量高頻燃燒電壓和點火電壓。這些特性使HST可
用于電壓峰值超過1000 V的頻率變流器。這些應用沒有受雷電或開關操作引起的浪涌和瞬態過電
壓的風險。這些應用中的電壓峰值是明確定義的，并由應用本身產生，能量有限。
然而，HST應通過外部高壓高破壞容量保險絲進行保護。通過外部避雷器可以進一步提高運行可
靠性。應將其連接到HST輸入，安裝在保險絲后面與地之間。
HST12
正弦有效值滿
量程電壓 14KV
有效值輸入電
壓16.8KV
峰值滿量程電
壓20KV
分壓比1/4000
測量輸入 每個通道一個固定的高壓導線（長度2米），地接口作為公共參考點
信號輸出 每個通道一個BNC插座
外殼 堅固的鋁制外殼
尺寸（長 x 寬 x
高） 400 mm x 230 mm x 110 mm
在高壓端，HST 輸入1、輸入2和輸入3連接到L1、L2和L3。所有電壓測量的參考電位都是接地的外殼。
即使是像這樣的絕緣源，由于它們的接地電容，它們也總是通過接地的 HST 進行測量。
在低電壓端，與功率計LMG或其他儀器的連接可以通過兩種不同的方式完成：
1.具有內部星-三角轉換的儀器連接方式如圖上半部分所示。優點是能夠正確測量不平衡源，正確確定
總功率以及每個相位的功率。
2.沒有星-三角轉換的儀器連接方式如圖下半部分所示。具有接地參考電位的線電壓可以直接在BNC插
孔處接取。即使是不平衡源，總功率也能正確確定。
