ELECTRONICON 用于高頻濾波器的交流電容器E62-3HF 和E62-3ph



公司簡介：



自上世紀三十年代末以來，電容器一直在東圖林根州開發和制造。ELECTRONICON是全球公認的高質量電容器專家，用于無功電流補償、諧波濾波器、電力傳輸、驅動技術和直流鏈路，以及許多其他交流和直流應用。憑借其電容器生產ELECTRONICON是來自Gelnhausen的SYSTEM ELECTRIC集團中最大的公司。時至今日，生產幾乎全部集中在格拉。



E62-3HF 和 3ph

用于高頻濾波器的交流電容器

在交流電壓濾波器中，電容器暴露在很大的電流和電壓負載下。優化設計可最大限度地降低功耗和由此產生的熱負載，即使在千赫茲范圍內也是如此。



E62-3ph 和 E62-3HF 系列的三相交流電容器具有高交流電壓能力和抗浪涌電壓的特點。由于其特殊設計，它們具有特別低的串聯電阻和低自感上。我們的基本設計原則 - 最好是直徑相對較大的扁平包裝 - 以及我們的SINECUT公司™波紋切割技術可提高對高有效值和浪涌電流的抵抗力，這在濾波器應用中非常重要。



三個電容器元件內部連接成一個三角形。環保的植物油填充物確保了熱量損失的優化散發和更好的絕緣性。在結束時發生過載或受控故障時提供可靠保護輩子確保良好的自愈能力以及集成到電容器中的過壓系統。斷路 器 ("巴姆").



在標準版本中，容量公差± 5%?？筛鶕?jù)要求提供更嚴格的公差。



E62-3HF 帶 CAPAFIX™ 和 CAPASTUD™ 連接器 - 用于高頻濾波器的完美交流電容器

E62-3HF 是我們對單相和三相交流電容器日益增長的需求的解決方案，這些電容器可以吸收千赫茲范圍內的交流電流。它們專門設計用于復雜的操作條件，例如三相網絡中的諧波濾波以及風力渦輪機和 UPS 中遇到的條件。



CAPAFIX™ 是我們優化的低損耗 TORX 連接器的名稱，即使在非常高的頻率下也能確保安全連接。它們也被一些人用作傳統、相對較高的扁平替代品CAPAGRIP™系列首選E62-3ph系列接線端子。兩種尺寸的CAPAFIX™——Z3（每相高達39A）和S4（每相高達56A）——與帶有M10螺紋螺栓的堅固CAPASTUD™完美搭配，每相可輸送高達100A的電流。



兩個 CAPAFIX™ 夾具都可以補充一個卡入式蓋子，以防止意外接觸（手背保護類似于 IP10）。

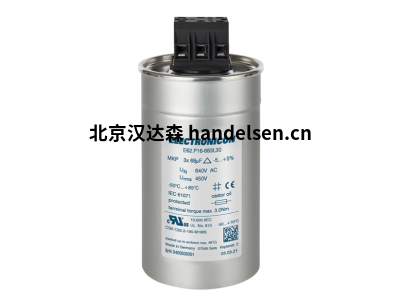

E62-3ph：CAPAGRIP™端子，連接方便

觸摸保護CAPAGRIP™系列-連接器 （IP20） 使其易于安裝，并允許輕松添加 IP20 放電電阻器或扼流圈。它們專門設計用于工作頻率高達 1 kHz 的復雜工作條件，例如三相網絡、風力渦輪機和 UPS 中的諧波濾波。



作為選件 E65-3ph，所有這些電容器還可以提供中性絕緣氣體 （N2）可以填寫。



ELECTRonICON 用于高頻濾波器的交流電容器E62-3HF 和E62-3ph
