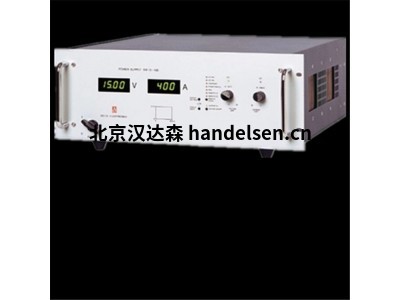

Delta工業電源SM 400-AR-4工作方式



一、工作原理



Delta工業電源SM 400-AR-4型采用開關電源技術，其工作原理是將輸入的交流電通過整流和濾波轉換為直流電，再通過開關管的高頻振蕩和調制，將直流電轉換為高頻的矩形波。這個高頻矩形波經過變壓器和整流濾波后，輸出穩定的直流電壓。通過調節開關管的占空比，可以實現對輸出電壓的調節和控制。



二、結構



SM 400-AR-4型電源模塊的結構可以分為以下幾個部分：



輸入濾波器：輸入濾波器用于抑制輸入端的高頻干擾，同時防止電源模塊對電網產生諧波干擾。

整流濾波電路：整流濾波電路將輸入的交流電轉換為直流電，為后續的開關管提供工作電壓。

開關管和高頻變壓器：開關管和高頻變壓器是開關電源的核心部分，開關管在高頻率下進行導通和截止，將直流電轉換為高頻矩形波。高頻變壓器用于實現電壓的變換和隔離。

輸出整流濾波電路：輸出整流濾波電路將高頻矩形波還原為穩定的直流電，供給負載使用。

控制電路：控制電路負責對整個電源模塊進行控制和調節，包括輸出電壓的檢測、調節、保護等。

散熱系統：散熱系統負責將電源模塊產生的熱量及時散發出去，保證電源模塊的正常運行。

三、方式詳解



輸入方式：SM 400-AR-4型電源模塊的輸入端可以接入交流電，輸入電壓范圍為90VAC~305VAC，頻率為50Hz~60Hz。輸入端還配備有過流、過壓、欠壓等保護功能，確保電源模塊的安全運行。

輸出方式：SM 400-AR-4型電源模塊的輸出端可以提供穩定的直流電壓，輸出電壓范圍為24VDC~48VDC，額定電流為10A。輸出端還配備了過流保護功能，防止電流過大對負載造成損壞。

控制方式：SM 400-AR-4型電源模塊采用模擬控制方式，通過調節開關管的占空比來調節輸出電壓?？刂齐娐吠ㄟ^(guò)采樣輸出電壓和設定電壓進行比較，根據比較結果調節占空比，實現對輸出電壓的閉環控制。同時，控制電路還負責監控電源模塊的狀態，對異常情況進行保護和處理。

保護方式：SM 400-AR-4型電源模塊具備過流保護、過壓保護、欠壓保護等多種保護功能。當電流過大或電壓異常時，控制電路會立即關閉開關管或降低占空比，避免對電源模塊和負載造成損壞。同時，控制電路還會發出報警信號，提醒用戶及時處理異常情況。







部分型號：

ES 015-10型

ES 030-5型

ES 075-2型

ES 0300-0.45型

SM 18-50型

SM 70-AR-24型

SM 400-AR-4型
